Dans l’industrie, la température est bien plus qu’une simple donnée : c’est le garant de la qualité de vos produits, de la sécurité de vos installations et de l’efficacité énergétique de vos processus. Un thermocouple défectueux ou mal étalonné peut entraîner une dérive de mesure invisible, mais aux conséquences lourdes en termes de coûts et de conformité.
Chez Correge, leader reconnu dans la conception de capteurs de température haute performance, nous accompagnons les industriels dans la maîtrise de leur chaîne de mesure. Découvrez les procédures essentielles pour tester et contrôler vos thermocouples.
Pourquoi le contrôle régulier est-il indispensable ?

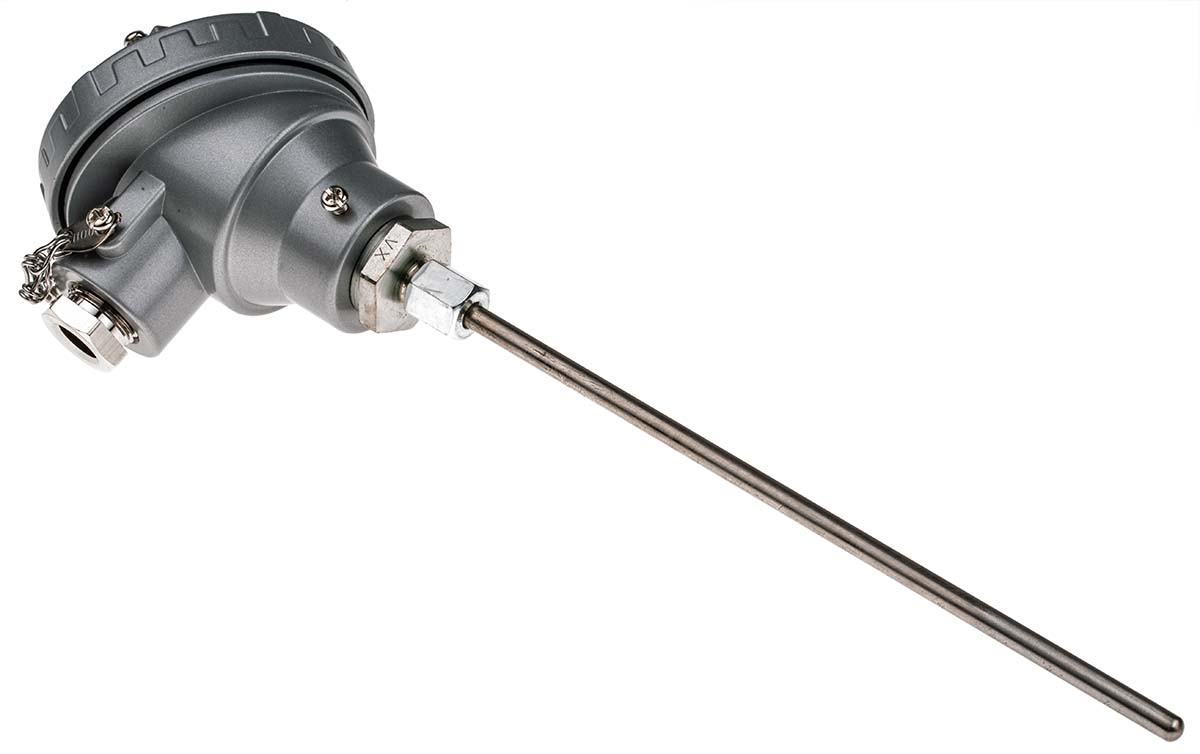

Un thermocouple est soumis à des contraintes thermiques, mécaniques et chimiques intenses (oxydation, vibrations, chocs thermiques). Avec le temps, ces facteurs altèrent les propriétés thermoélectriques des alliages conducteurs (effet Seebeck), provoquant une dérive de mesure.
Un contrôle rigoureux permet :
- D’assurer la qualité : Éviter les rebuts de production liés à une mauvaise gestion thermique.
- De garantir la sécurité : Prévenir les risques de surchauffe des équipements.
- De respecter les normes : Se conformer aux exigences strictes comme l’AMS2750 (Aéronautique) ou le CQI-9 (Automobile).
1. L’inspection physique : la première ligne de défense
Avant tout test électrique, une vérification visuelle méticuleuse est recommandée :
- Gaine de protection : Recherchez des signes de corrosion, des fissures ou un amincissement de la paroi du doigt de gant qui pourrait exposer les fils.
- Connexions : Vérifiez l’absence d’oxydation sur les borniers. Une connexion dégradée introduit une résistance parasite qui fausse la lecture en millivolts.
- Câbles d’extension : Assurez-vous que les câbles de compensation sont bien de la même nature que le thermocouple. Une inversion de polarité ou l’usage de cuivre standard est une source d’erreur majeure.
2. Diagnostics électriques : tests de continuité et d’isolement
À l’aide d’un multimètre calibré, vous pouvez valider l’intégrité du capteur :
- Test de boucle : Un thermocouple doit présenter une résistance faible. Une valeur infinie indique une rupture du fil (soudure chaude ouverte).
- Résistance d’isolement : Il est crucial de mesurer l’isolement entre les conducteurs et la gaine métallique. Un défaut d’isolement (souvent dû à l’humidité ou à la porosité de la céramique à haute température) génère des courants de fuite qui perturbent le signal.
3. L’Étallonage : L’Expertise Métrologique au Cœur de la Précision
La calibration n’est pas une simple vérification : c’est la garantie de la traçabilité de vos mesures vers les étalons nationaux. Un thermocouple subit inévitablement un vieillissement qui modifie sa courbe de réponse.
Le Laboratoire de Métrologie CORREGE
Nous disposons de laboratoires de pointe équipés pour couvrir une plage de température exceptionnellement large :
- Plage de température : Nos bancs d’étalonnage permettent de certifier vos capteurs de -196°C (azote liquide) jusqu’à +1550°C (-95°C à +1350°C en COFRAC)

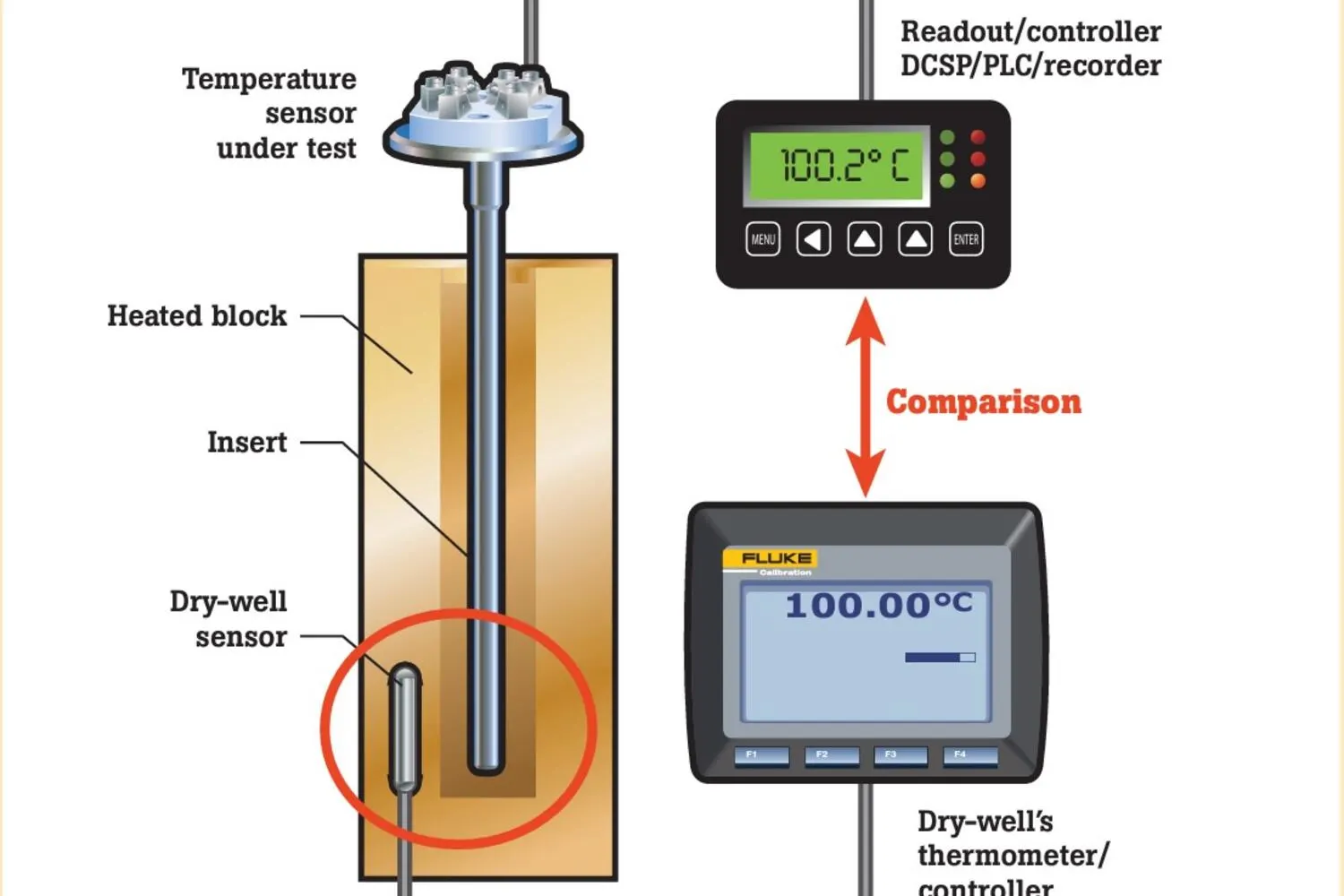

- Méthode par comparaison : Cette procédure consiste à immerger le thermocouple à tester dans un milieu isotherme (bains de sel, d’huile ou fours à puits sec) aux côtés d’une sonde étalon de référence à dérive quasi nulle.
- Conformité Normative : Nous accompagnons les secteurs les plus exigeants pour le respect des normes AMS2750 et CQI-9. Chaque test donne lieu à un certificat d’étalonnage détaillant les corrections et l’incertitude de mesure.
Étalonnage sur site vs en Laboratoire
- En Laboratoire : Idéal pour une précision maximale (incertitudes faibles) sur des capteurs neufs ou en maintenance périodique.
- Sur Site : CORREGE Services intervient directement pour effectuer des tests de TUS (Temperature Uniformity Survey) et de SAT (System Accuracy Test), vérifiant ainsi la chaîne de mesure complète, du capteur jusqu’à l’enregistreur.
4. Synthèse des pannes courantes
| Symptôme | Diagnostic probable | Action corrective |
| Valeur de température fixe | Court-circuit (soudure accidentelle) | Remplacer le capteur ou le câble |
| La valeur baisse quand la chaleur monte | Inversion de polarité (+/-) | Croiser les fils au bornier |
| Mesure erratique ou instable | Interférences ou défaut d’isolement | Vérifier le blindage et la mise à la terre |
| Dérive lente mais constante | Vieillissement / Contamination | Remplacer par un thermocouple adapté (ex: Type N) |
Conclusion : Faites de la température un levier de performance
Le contrôle des thermocouples est un investissement dans la fiabilité de votre outil de production. Depuis plus de 50 ans, Correge conçoit des solutions sur mesure pour les environnements les plus critiques (nucléaire, aéronautique, pharmacie).
En tant que fabricant et expert en métrologie, nous ne nous contentons pas de tester : nous analysons vos besoins pour vous conseiller l’alliage et le montage les plus performants pour vos process.
