Les thermocouples
Le principe du thermocouple réside dans la génération d’une force électromotrice (f.e.m) provoquée par la jonction de 2 métaux de nature différente (jonction chaude) soumise à une température différente de 0°C, l’autre extrémité non jointe (jonction froide) étant à 0°C (valeur réelle ou compensée). Les thermocouples sont des solutions fiables et robustes avec un temps de réponse court pour prendre la température sur une large plage et peuvent être insérés dans des milieux à forte contraintes dimensionnelles. Enfin ces produits robustes offrent une bonne tenue aux régimes vibratoires.
Les thermocouples sont en conformité avec les classes de tolérances de la norme : EN 60584-2 – 07/1993
Nos thermocouples sont divisés en 3 familles principales :
Découvrez nos fiches techniques
Thermocouple type K
Thermocouple Type J soie de verre
Thermocouple type k oeillet
1) Les thermocouples à isolant minéral
Beaucoup de thermocouples sont faits à partir d’un câble chemisé à isolant minéral. Plusieurs combinaisons de métaux peuvent être utilisées pour les conducteurs isolés par cette poudre minérale, le tout encapsulé dans une gaine métallique.
Cette technologie permet d’obtenir des produits robustes et peu intrusifs (petits diamètres) avec des propriétés uniques de mise en forme afin de s’adapter aux contraintes géométriques. Ces produits offrent une très bonne tenue vibratoire.
Les thermocouples chemisés peuvent avoir pour terminaison un connecteur, une tête ou être simplement reliés à un câble.
Avantages techniques
- Adaptabilité géométrique (cintrage)
- Faible encombrement (diamètre jusqu’à <0,5mm)
- Bonne tenue vibratoire
- Temps de réponse courts

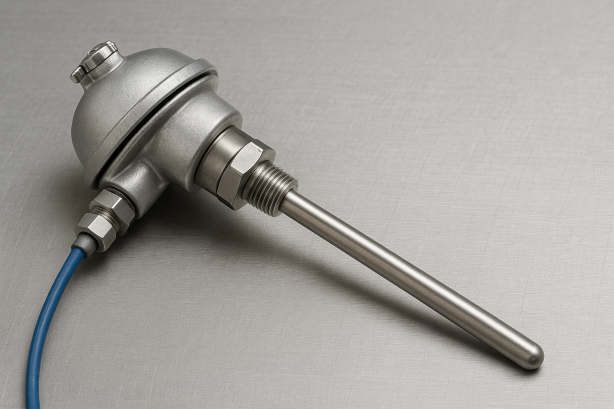

2) Les thermocouples à protecteurs métallique ou céramique
Souvent utilisés dans l’industrie de process ils répondent parfaitement à l’agressivité du milieu ou aux températures élevées.
Le thermocouple va être encapsulé dans un protecteur (ou doigt de gant) qui va être soit un tube métallique, soit une tube céramique au dessus de 1100°C. Le protecteur est fixé sur une tête de raccordement.
Ce produits renforcé assure une bonne rigidité et une parfaite étanchéité.
Avantages techniques
- TC protégé de l’agressivité du milieu
- Tenue en très haute températures
3) Les thermocouples à câble
La simplicité de son design, sans jonction, garantit une mise en œuvre simple et efficace à un faible coût.
Les températures d’utilisation sont limitées à la tenue en température du cable.
Ils peuvent être constitués d’un ou deux éléments de mesure en fonction des besoins : régulation, contrôle, enregistrement…. Différents systèmes de fixation sont possibles : fixes, démontables ou à ressort de compression pour assurer le contact avec le point de prise de température.
Le choix du câble se fait en fonction des températures à mesurer et d’ambiance, du niveau d’étanchéité requis ainsi que de la compatibilité à l’environnement de travail du capteur.
Avantages techniques
- Simplicité du design sans jonction
- Faible coût
La régulation thermique est un enjeu central pour l’optimisation des procédés industriels. Qu’il s’agisse de maîtriser une réaction chimique, de garantir la sécurité d’un système ou d’assurer une qualité constante en production, la mesure de température est au cœur des préoccupations. Parmi les capteurs les plus utilisés pour ce type de mesure, les thermocouples se distinguent par leur robustesse, leur simplicité et leur large plage de fonctionnement.
Chez CORREGE, nous accompagnons les industriels dans le choix, l’installation et le suivi de leurs systèmes de régulation thermique, en nous appuyant notamment sur la fiabilité des thermocouples.
Qu’est-ce qu’un thermocouple ?
Un thermocouple est un capteur de température basé sur un phénomène physique connu sous le nom d’effet Seebeck. Ce principe repose sur le fait que lorsqu’on relie deux métaux différents par deux jonctions et qu’on applique une différence de température entre elles, une tension (en millivolts) apparaît. Cette tension est proportionnelle à la température, et permet donc de la mesurer indirectement.
Le thermocouple est constitué :
- de deux fils métalliques de nature différente,
- reliés à une extrémité (la jonction chaude, placée au point de mesure),
- tandis que l’autre extrémité (la jonction froide) est connectée à un appareil de mesure.
Les avantages :
- Simplicité et coût abordable
- Grande plage de température (jusqu’à 1800 °C selon les types)
- Bonne réactivité
- Résistance aux environnements difficiles (vibrations, milieux agressifs)
Ses limites :
- Précision limitée par rapport à d’autres capteurs (RTD, thermistances)
- Compensation de la jonction froide nécessaire
- Sensibilité au bruit et à la longueur du câble

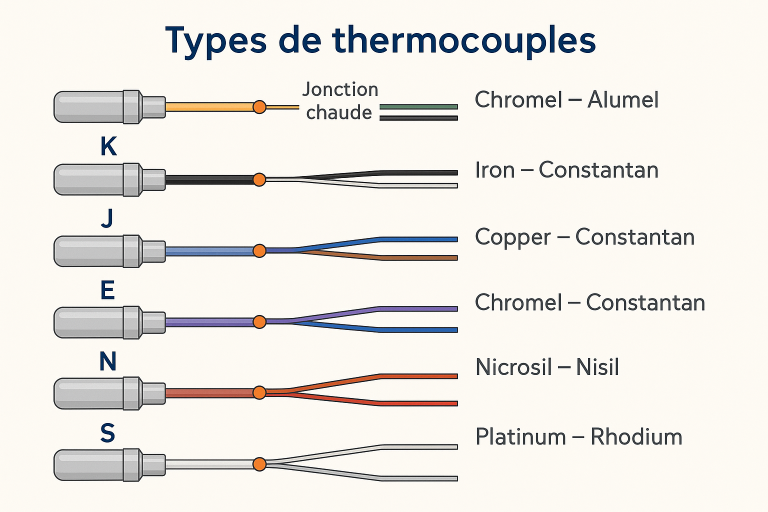

Typologie des thermocouples

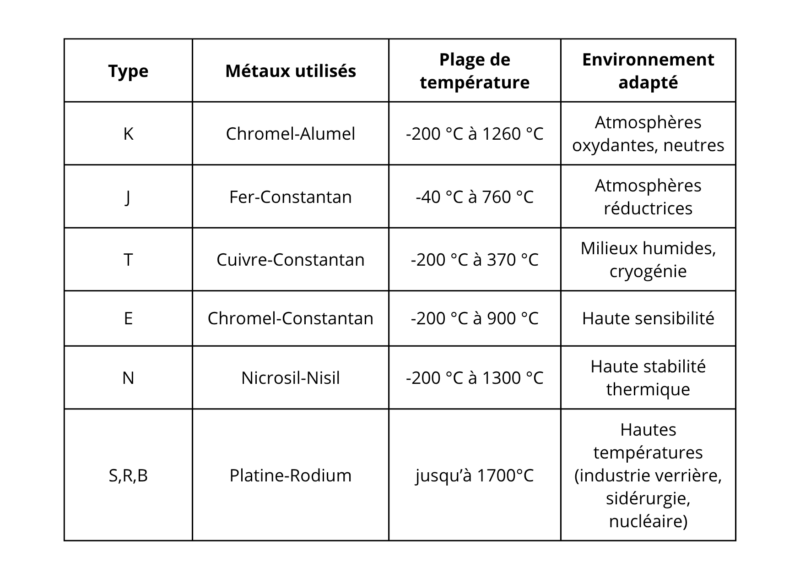

Il existe plusieurs types de thermocouples, définis par la nature des métaux utilisés. Les plus courants sont :
Découvre Nos différents Thermocouples
Le choix dépend de nombreux critères : température, précision souhaitée, ambiance chimique, contraintes mécaniques ou encore normes sectorielles.
Intégration dans les systèmes de régulation thermique industriels
Les thermocouples sont souvent intégrés dans des boucles de régulation automatisées. Le schéma typique inclut :
- Le thermocouple (capteur)
- Un transmetteur de signal (convertissant la tension en courant 4-20 mA)
- Un régulateur ou automate programmable (API/PLC)
- Un actionneur (vanne, résistance chauffante, etc.)
Les données peuvent être visualisées en local via afficheur ou transmises à un superviseur industriel (SCADA) pour une analyse plus globale.
CORREGE veille à la conformité des installations selon les normes internationales (CEI 60584, ISO 9001) et au bon choix des accessoires :
- Câbles compensés adaptés au type de thermocouple
- Connecteurs standardisés (miniature ou standard ANSI/IEC)
- Gaines de protection (acier inox, Inconel, céramique…)
Domaines d’application industrielle
Les thermocouples sont omniprésents dans l’industrie. Voici quelques exemples concrets :
➤ Industrie agroalimentaire
- Stérilisation de conserves : mesure en cœur de produit et dans l’autoclave.
- Cuisson industrielle : régulation de température dans les fours ou sur les plaques chauffantes.
➤ Industrie chimique
- Réacteurs chimiques : mesure des variations thermiques pour assurer la sécurité et l’efficacité des procédés.
- Colonnes de distillation : contrôle de la température en continu.
➤ Sidérurgie et métallurgie
- Fours de fusion : contrôle jusqu’à 1700 °C avec des thermocouples de type S, R ou B.
- Traitement thermique : surveillance précise des cycles de recuit ou de trempe.
➤ Industrie pharmaceutique
- Validation de stérilisation : enregistrement de profils thermiques sur plusieurs points.
- Chambres climatiques : tests de stabilité des produits sensibles.
➤ Énergie et nucléaire
- Surveillance des générateurs de vapeur
- Contrôle de température des circuits primaires
➤ Plasturgie
- Extrudeuses et moules chauffés : régulation fine pour garantir la qualité des pièces.
Découvrez Nos Domaines d’Applications
Pourquoi faire confiance à CORREGE ?
CORREGE accompagne depuis plus de 40 ans les industriels dans l’instrumentation de process. Notre expertise couvre l’ensemble de la chaîne de mesure :
- Conseil personnalisé pour le choix du thermocouple adapté à chaque application.
- Fourniture de capteurs de qualité industrielle, avec certification.
- Intégration complète dans vos systèmes de régulation.
- Prestations de maintenance et d’étalonnage sur site ou en laboratoire.
- Support technique réactif assuré par nos équipes.
Conclusion
Les thermocouples restent aujourd’hui une solution incontournable pour la mesure de température en milieu industriel. Leur simplicité, leur robustesse et leur adaptabilité à des conditions extrêmes en font un outil fiable pour la régulation des process.
Chez CORREGE, nous mettons notre expertise au service de vos enjeux techniques pour vous garantir sécurité, performance et précision.
