Capteurs de température – Puits thermométrique (à bride, à visser, à souder)
Puits thermométriques Berger : sécurité, durabilité et performance pour vos capteurs de température
Les puits thermométriques (également appelés doigts de gant, thermowells, ou gaines de protection thermique) développés par Berger, marque du groupe CORREGE, sont conçus pour protéger durablement les capteurs de température (sondes RTD, thermocouples) en milieu industriel.
Ils assurent une séparation physique entre le fluide de process et le capteur, garantissant à la fois la sécurité de l’installation, la fiabilité des mesures et une maintenance facilitée (remplacement du capteur sans dépressurisation ni arrêt du process).
Découvrez nos fiches techniques
Puits thermométrique à bride
Puit thermométrique à visser
Puit Thermométrique à souder
Une protection indispensable dans les environnements critiques
- Les puits thermométriques Berger sont spécifiquement adaptés aux environnements :
- À hautes pressions (jusqu’à 400 bar selon design).
- À températures extrêmes (jusqu’à 1200 °C).
- À ambiance corrosive, abrasive ou explosive (zones ATEX).
- Soumis à des vibrations mécaniques importantes (vortex, fatigue cyclique…).
Modèles disponibles : à bride, à visser, à souder
Selon votre type de raccordement process, Berger propose trois grandes familles de puits :
🔧 Puits thermométriques à bride :
- Raccordement direct sur bride process normalisée (DIN, ANSI, PN, RF, FF…).
- Montage facile et démontable, idéal pour les réseaux de vapeur, les cuves ou les échangeurs.
- Options : brides pleines, brides tournantes, brides longues collet soudé.
🔩 Puits thermométriques à visser :
- Raccords filetés BSP, NPT, ISO 228 ou métriques.
- Utilisés dans les installations compactes, avec faible contrainte mécanique.
- Idéal pour les boucles de régulation ou les armoires de mesure.
🔧 Puits thermométriques à souder :
- Fixation définitive sur la paroi ou la conduite.
- Excellente tenue mécanique et étanchéité maximale.
- Adapté aux milieux à très haute pression ou flux agressifs.
Matériaux haute performance
- Inox 316L / 304 : standard agro et chimie.
- Inconel 600 / 625, Hastelloy C22/C276 : milieux corrosifs / acides.
- Monel, titane, acier réfractaire, alliages spéciaux : sur demande.
- Finition brute, polie, passivée, ou revêtue (PTFE, céramique).
Chaque puits peut être dimensionné selon les normes ASME PTC 19.3, EN ISO 10993, ou fourni avec calculs de résistance mécanique, test d’immersion, essai hydraulique ou contrôle par ressuage.
Compatibilité capteurs & options
- Compatibles avec sondes RTD (PT100, PT1000) et thermocouples (type K, J, T, S, R…).
- Longueurs d’immersion standard ou sur mesure.
- Insert de guidage, bagues d’étanchéité, double perçage ou rainurage antirotation.
- Versions ATEX, PED, NACE MR0175 (milieu acide).
- Traçabilité complète avec PV de contrôle matière et certificat 3.1.
Pourquoi choisir les puits thermométriques Berger ?
- Fabrication française sur plans ou sur cahier des charges.
- Respect strict des normes de sécurité industrielle.
- Intégration facile dans vos systèmes de supervision et maintenance.
- Étude sur mesure avec délais industriels maîtrisés.
- Expertise technique reconnue dans les secteurs de l’énergie, du nucléaire, de la chimie, et des procédés haute température.
Les différents types de doigts de gant : à visser, à bride ou à souder, lequel choisir ?
e doigt de gant est un accessoire indispensable pour protéger une sonde de température des contraintes du procédé. Tous les doigts de gant ne se montent pas de la même manière.
À visser, à bride ou à souder : chaque modèle répond à un besoin précis. Choisir le bon type de fixation permet non seulement de garantir la sécurité de l’installation, mais aussi d’assurer une mesure fiable et durable.
Dans cet article, nous faisons le point sur les différents types de doigts de gant et leurs domaines d’application.
Vous découvrez le sujet ? Nous vous invitons d’abord à lire notre article « Qu’est-ce qu’un doigt de gant ? » : https://www.correge.fr/quest-ce-quun-doigt-de-gant/
Pourquoi existe-t-il plusieurs types de doigts de gant ?
Le rôle d’un doigt de gant est toujours le même : protéger un capteur de température contre la pression, la corrosion, l’abrasion ou encore les écoulements du fluide.
En revanche, la manière dont il est fixé dépend directement :
- De la pression de fonctionnement ;
- De la température du procédé ;
- De la facilité de maintenance recherchée ;
- Des contraintes mécaniques ;
- Des normes de l’installation.
C’est pourquoi on retrouve principalement trois grandes familles de montage.
Découvrez notre gamme de Doigt de Gant

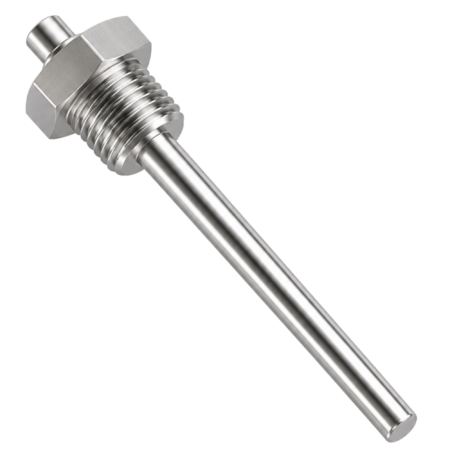

Le doigt de gant à visser
Le doigt de gant à visser est certainement le modèle le plus répandu dans l’industrie.
Il possède un filetage (BSP, NPT ou métrique selon les applications) qui permet un montage simple sur une canalisation ou une cuve.
Ses avantages
- Installation rapide
- Démontage facile pour la maintenance
- Coût relativement faible
- Disponible dans de nombreuses dimensions
Ce type de doigt de gant est particulièrement adapté aux installations de faible ou moyenne pression.
On le retrouve fréquemment dans :
- Les réseaux d’eau chaude ;
- Les circuits de vapeur basse pression ;
- L’agroalimentaire ;
- Certaines applications chimiques.
Ses limites
Même s’il reste très polyvalent, le montage vissé montre ses limites lorsque les pressions deviennent importantes ou que les vibrations sont élevées.
Dans ces cas-là, un montage à bride ou soudé sera souvent préférable.

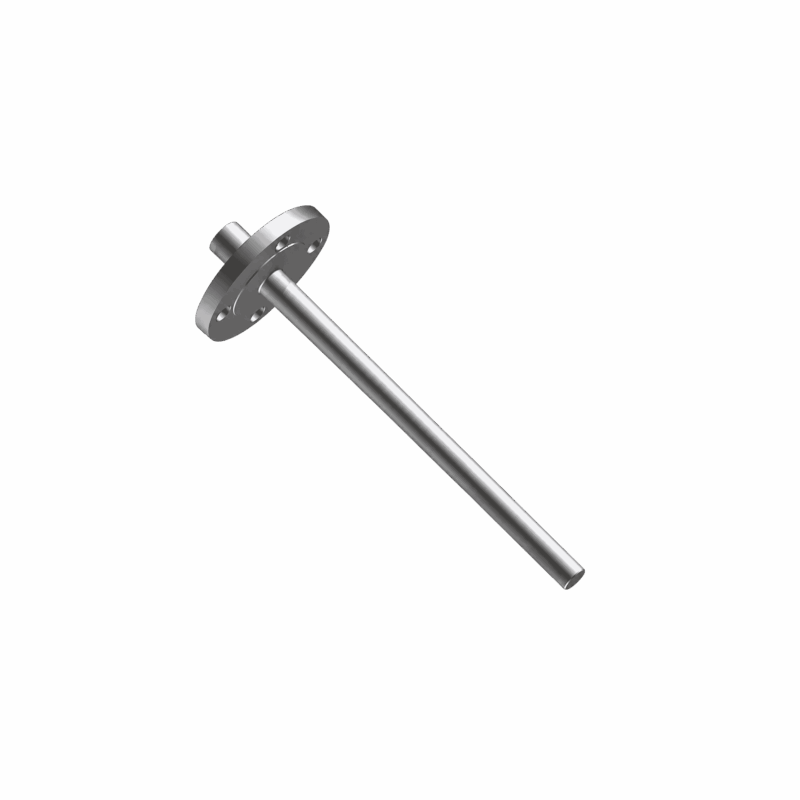

Le doigt de gant à bride
Lorsque les conditions deviennent plus sévères, le doigt de gant à bride est souvent la solution retenue.
Contrairement au modèle vissé, il est fixé grâce à une bride normalisée (EN, ANSI…).
Cette conception offre une excellente tenue mécanique.
Pourquoi choisir une bride ?
Les principaux avantages sont :
- Excellente résistance aux fortes pressions ;
- Parfaite étanchéité ;
- Démontage possible sans découper la tuyauterie ;
- Adapté aux gros diamètres.
On retrouve ce type de montage dans :
- Les raffineries ;
- Les centrales énergétiques ;
- L’industrie pétrochimique ;
- Les procédés haute pression.
Même si son coût est plus élevé, il apporte une sécurité supplémentaire lorsque les conditions d’exploitation sont exigeantes.

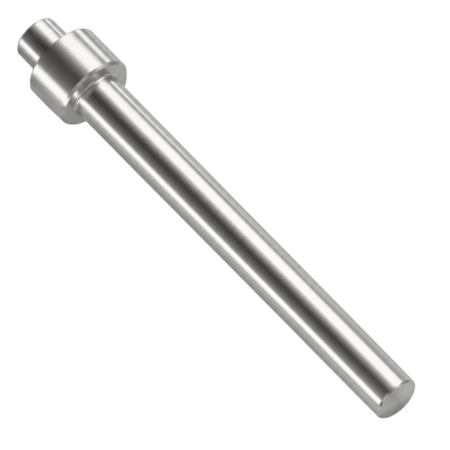

Le doigt de gant à souder
Le doigt de gant soudé constitue la solution la plus robuste.
Comme son nom l’indique, il est directement soudé sur la canalisation ou le réservoir.
Cette fixation supprime totalement les risques de desserrage.
Les avantages
- Résistance maximale ;
- Excellente tenue aux vibrations ;
- Absence de fuite au niveau du raccord ;
- Très longue durée de vie.
Ce type de montage est privilégié lorsque la sécurité est une priorité.
On le retrouve notamment dans :
- Le nucléaire ;
- L’industrie pharmaceutique ;
- Les procédés haute température ;
- Certaines installations sous très forte pression.
Son principal inconvénient
Le remplacement est plus complexe.
Contrairement à un modèle vissé ou à bride, toute intervention nécessite généralement une opération de soudage.
Le choix doit donc être réfléchi dès la conception de l’installation.

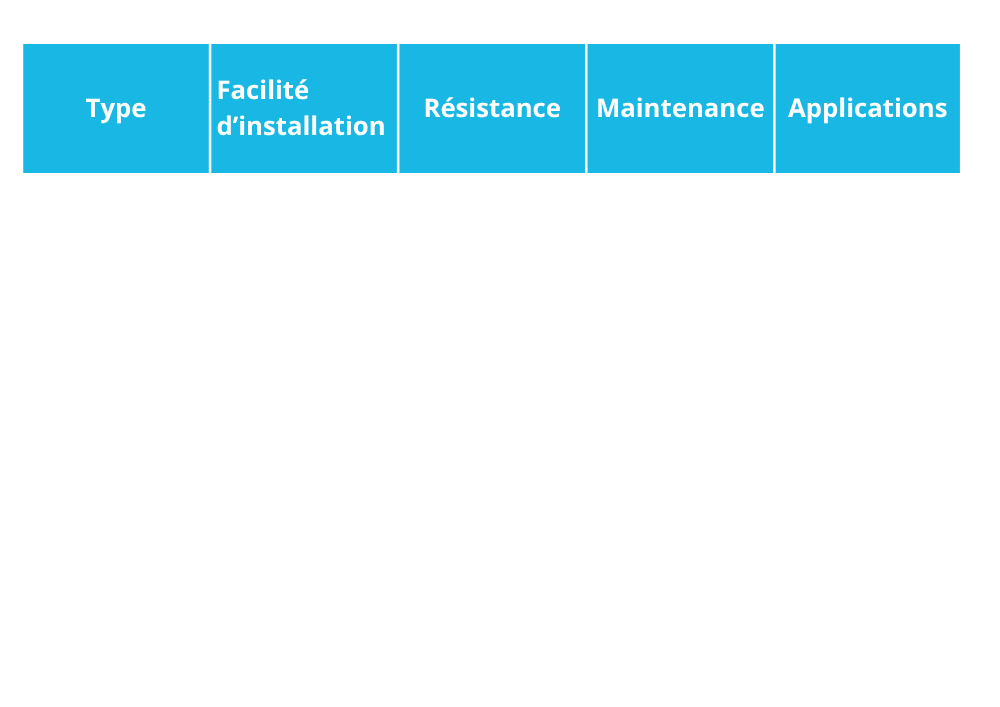

Comparatif des trois types de doigts de gant
Le choix ne dépend pas uniquement du mode de fixation
Le raccordement est une première étape, mais il ne suffit pas.
Un doigt de gant doit également être dimensionné correctement afin d’éviter :
- Les phénomènes de vibration ;
- Une mauvaise réactivité de la mesure ;
- Une usure prématurée.
Le choix du matériau est également essentiel :
Selon l’application, on utilisera par exemple :
- De l’inox ;
- De l’Inconel ;
- Ou d’autres alliages spécifiques.
Ces critères influencent directement la durée de vie de l’installation et la précision des mesures.
Associer le bon capteur au bon doigt de gant
Le doigt de gant n’est qu’un élément de la chaîne de mesure.
Il doit être associé à un capteur adapté au procédé.
Selon les besoins, il pourra accueillir :
- Une sonde PT100 ;
- Un thermocouple ;
- Ou un autre capteur de température.
Pour mieux comprendre les différences entre ces technologies, consultez également nos articles :
- Comment choisir une sonde Pt100 selon son application industrielle ?
- Les puits pyrométriques : tout savoir
- Qu’est-ce qu’un doigt de gant ?
En résumé
Il n’existe pas de « meilleur » doigt de gant.
Le bon choix dépend avant tout des contraintes de votre procédé.
- Le doigt de gant à visser conviendra parfaitement aux applications courantes où la simplicité de maintenance est recherchée.
- Le doigt de gant à bride sera privilégié pour les installations soumises à de fortes pressions ou nécessitant une excellente étanchéité.
- Le doigt de gant à souder apportera la robustesse indispensable aux environnements les plus exigeants.
Chez Correge, nous accompagnons les industriels dans le choix des solutions de mesure de température adaptées à leurs contraintes. Un bon doigt de gant ne protège pas seulement votre capteur : il contribue aussi à la fiabilité de votre procédé et à la pérennité de vos installations.
Qu’est-ce qu’un doigt de gant ?
Découvrez Notre Gamme De Doigt De Gant
Dans le vaste univers des instruments de mesure industriels, il est facile de s’attarder sur les capteurs de haute technologie et les systèmes de contrôle sophistiqués. Cependant, un composant souvent discret, mais absolument crucial, assure la fiabilité et la sécurité de ces systèmes : le doigt de gant (ou thermowell en anglais). Si vous travaillez dans un secteur où la température est une variable critique – pétrochimie, agroalimentaire, pharmacie, etc. – vous avez probablement déjà croisé cet élément sans forcément en connaître l’importance.
Cet article vous propose de plonger au cœur de ce composant pour comprendre son rôle, ses différents types et les critères de sélection pour une performance optimale, en insistant particulièrement sur les défis liés aux applications à haute température.
Le rôle de protection : la mission première du doigt de gant
Imaginez une sonde de température, un instrument fragile composé d’éléments sensibles, directement plongé dans une cuve de produits chimiques corrosifs ou dans une canalisation soumise à une pression et un débit extrêmes. Sans protection, sa durée de vie serait comptée en quelques heures, voire minutes.
Le doigt de gant résout ce problème en agissant comme un bouclier de protection. C’est un tube cylindrique, fermé à une extrémité, soudé ou vissé dans une tuyauterie ou un réservoir. La sonde de température est insérée à l’intérieur de ce tube, restant ainsi isolée des conditions hostiles du processus.
Mais son rôle ne s’arrête pas là. Il assure également :
- La sécurité des opérations : En cas de défaillance du capteur, le doigt de gant maintient l’étanchéité du système, prévenant ainsi toute fuite de fluides potentiellement dangereux ou d’arrêt du process.
- La maintenance sans interruption : C’est un avantage économique et logistique majeur. Le doigt de gant permet de retirer, d’étalonner ou de remplacer un capteur de température sans avoir à purger le système ou arrêter la production. Un atout inestimable pour les processus continus.
- La stabilité mécanique : Il renforce la structure et la protège contre les vibrations, les chocs et les déformations liées aux conditions de process.
Les principaux types de doigts de gant : un choix en fonction de l’application
Le choix d’un doigt de gant ne se fait pas au hasard. Il doit correspondre précisément aux contraintes de l’environnement d’installation. On distingue principalement deux grandes familles de fabrication :
- Le doigt de gant foré dans la masse (solid bored thermowell)
- Fabrication : Il est usiné à partir d’une seule barre de métal solide.
- Avantages : C’est le type le plus robuste et le plus résistant. Il est particulièrement adapté aux applications à haute pression, à fort débit et aux environnements corrosifs. L’absence de soudure sur le corps principal élimine tout risque de faiblesse structurelle à cet endroit.
- Inconvénients : Son coût est généralement plus élevé que celui du modèle soudé.
- Le doigt de gant mécano-soudé (fabricated thermowell)
- Fabrication : Une petite barre de métal est soudée au bout d’un tube.
- Avantages : Plus économique et plus léger, il convient parfaitement aux applications à basse pression et à faible débit où les contraintes mécaniques sont moindres.
- Inconvénients : La soudure représente un point de faiblesse potentiel. Son utilisation est donc déconseillée pour les applications critiques à haute pression ou à forte vibration.
Les différentes formes : de la performance à la durabilité
Au-delà de la méthode de fabrication, la géométrie du doigt de gant est un critère de choix essentiel.
- Droit (straight) : La forme la plus simple, utilisée dans les environnements à faible vitesse de fluide.
- Conique (tapered) : Sa forme conique (plus large à la base) lui confère une plus grande résistance mécanique et réduit les effets de vibration. C’est la forme la plus courante et la plus performante pour la plupart des applications industrielles.
- Rétreints ou à Étages (stepped) : Il combine plusieurs diamètres pour améliorer le temps de réponse thermique, bien qu’il soit moins résistant aux contraintes de vibration.
Vous hésitez sur le type de doigt de gant adapté à votre application ?
Le défi des hautes températures : des matériaux et des calculs spécifiques
Pour les applications à haute température (au-delà de 500 °C, par exemple), la sélection du doigt de gant devient particulièrement critique. Les aciers inoxydables standards, comme l’inox 316L, perdent leur résistance mécanique et peuvent s’oxyder ou se déformer à ces températures.
Pour ces environnements extrêmes, il faut se tourner vers des matériaux spécifiquement conçus pour résister à la chaleur et au fluage (déformation lente sous contrainte). C’est ici qu’interviennent les superalliages :
- Inconel® 600 et 625 : Alliages à base de nickel et de chrome, ils offrent une excellente résistance à l’oxydation et à la corrosion à haute température, couramment utilisés dans les fours, les réacteurs ou les centrales électriques.
- Hastelloy® C-276 : Un alliage nickel-molybdène-chrome qui excelle dans les environnements à la fois corrosifs et à haute température.
- Cermets (céramique-métal) : Pour les températures très élevées (plus de 1000 °C), on utilise des matériaux composites combinant la résistance à la chaleur de la céramique et la robustesse du métal.
Le choix du matériau n’est pas le seul critère. La dilatation thermique doit être prise en compte pour éviter toute contrainte excessive sur le système. De plus, les calculs de contraintes (norme ASME PTC 19.3 TW) deviennent absolument impératifs pour s’assurer que le doigt de gant ne cède pas sous l’effet des vibrations induites par le fluide, un phénomène connu sous le nom de fréquence de Von Kármán. Ce calcul de résonance est la garantie de la durabilité et de la sécurité de l’installation.
En conclusion, bien qu’il ne soit pas l’élément le plus visible d’un système de contrôle, le doigt de gant est le garant de la fiabilité, de la sécurité et de l’efficacité opérationnelle. Le négliger, c’est mettre en péril l’ensemble du processus. Un choix éclairé et des calculs rigoureux sont les clés d’une installation durable et sans risque.
