![](https://www.correge.fr/app/uploads/2023/02/hero-capteurs-plages-utilisation.png)
Nos capteurs de température
par plages d’utilisation
Dès ses origines, CORREGE a développé une expertise pointue dans la mesure de température allant des applications cryogéniques à des températures supérieures à 1500°C avec une recherche continue de haute qualité et de grande précision de nos produits.
-253°C à -50°C
Dans cette gamme de température critique, on peut utiliser des RTD ainsi que des Thermocouples spécifiques. Les RTD apporteront plus de précision que les Thermocoupls. À ces très basses températures, l’utilisation de câbles est proscrite et remplacée par des prolongateurs à gaine métallique (type chemisés ou câbles cryogéniques). De même les composants internes traditionnels (types colles, résines, etc…) ne sont pas adaptés. Les doigts de gant ou « capteurs de peau » sont fréquemment utilisés.
CORREGE a développé une gamme de produits à base de technologie RTD certifiée ATEX pour mesurer l’hydrogène liquide (-253°C)
![](https://www.correge.fr/app/uploads/2023/02/253°C-a-50°C.jpg)
Exemples de produits
![](https://www.correge.fr/app/uploads/2023/05/Cable-type-RTD-sensor-PF046431.jpg)

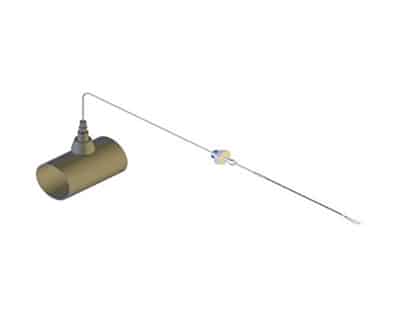

Cable type RTD sensor with mineral insulation for lower temperature
PSMSC BT Type
![](https://www.correge.fr/app/uploads/2023/04/Head-type-RTD-sensor-40k-2-1.jpg)

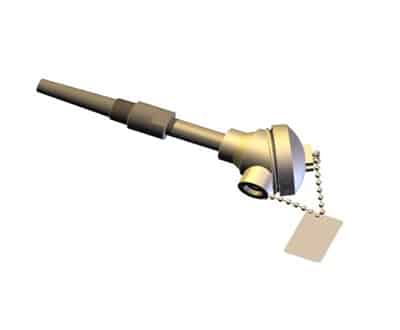

Head type RTD sensor with intrinsic safety
CSI Type
-50°C à +250°C
Dans cette gamme de température standard on peut utiliser aussi bien les thermocouples que les RTD qui offrent une plus grande précision. Il n’y a pas de restriction sur l’utilisation des types de prolongateurs (câbles, etc…) ou de colles et de résine. Seule la nature de la gaine du prolongateur peut varier (e.g. 105°C pour le PVC, 250°C pour le Téflon…).
Toutes les terminaisons (têtes, connecteurs…) sont possibles.
![](https://www.correge.fr/app/uploads/2023/02/AdobeStock_411840749_Preview.jpg)
Exemples de produits
![](https://www.correge.fr/app/uploads/2023/08/PS-seule.jpg)

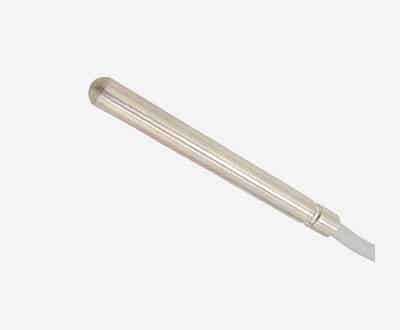

Immersion RTD sensor with lead wire
PS type
![](https://www.correge.fr/app/uploads/2023/03/PF025657-1.jpg)

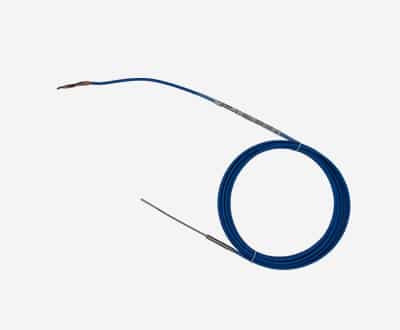

Cable type RTD sensor with mineral insulation
PSMSC type
![](https://www.correge.fr/app/uploads/2023/02/Head-type-RTD-sensor-RS5477607.jpg)
Head type RTD sensor
CSOT Type
+250°C à +1 000°C
Le niveau de précision des RTD va se dégrader au-dessus de 500°C. Il sera donc usuel d’utiliser davantage des technologies thermocouple au-delà de 500°C. Les prolongateurs par câble en fibres de verre permettent de tenir jusqu’à 500°C. Au-delà on utilise des câbles chemisés à gaines métalliques.
Pour les capteurs à tête avec tube métallique, la nature du tube est susceptible d’évoluer en fonction de la température. De même au-dessus de 800°C l’isolant interne sera à base de céramique.
Dans cette gamme de température la plupart des colles et époxy sont à proscrire.
![](https://www.correge.fr/app/uploads/2023/02/AdobeStock_501451660_Preview.jpg)
Exemples de produits
![](https://www.correge.fr/app/uploads/2023/04/Head-type-RTD-sensor-PF015347.jpg)
Head type RTD sensor
CSOT Type
![](https://www.correge.fr/app/uploads/2023/08/Rendu-RS6212192.jpg)

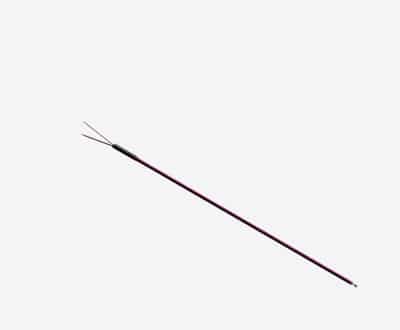

Cable type thermocouple
TC Type
![](https://www.correge.fr/app/uploads/2023/04/PFB003326-1.jpg)
Head type thermocouple with explosion proof safety
CTADF Type

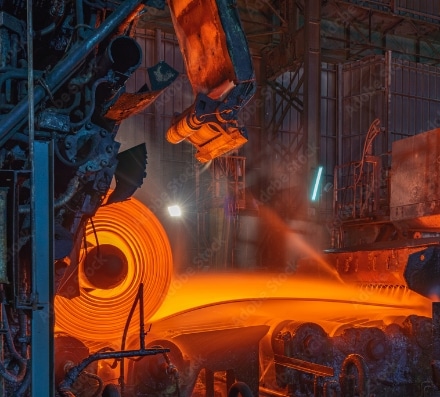

+1 000°C à +1 500°C
Les Thermocouples à base de métaux précieux sont les principaux produits utilisés sur cette plage de température extrême. Les Types K et N jusqu’à 1100°C et les types R, S, B jusqu’à 1500°C.
Sur toute cette plage, on en retrouve plus que des sondes à tête et protecteurs (plus de sondes à câble). Les protecteurs céramiques vont remplacer les tubes métalliques au-dessus de 1100°C.
![](https://www.correge.fr/app/uploads/2023/02/AdobeStock_434961336_Preview.jpg)
Exemples de produits
![](https://www.correge.fr/app/uploads/2023/03/Head-type-thermocouple-PF009008.jpg)
Head type immersion thermocouple
CTAL Type
![](https://www.correge.fr/app/uploads/2023/04/Head-type-thermocouple-with-metallic-protector-PF000321.jpg)

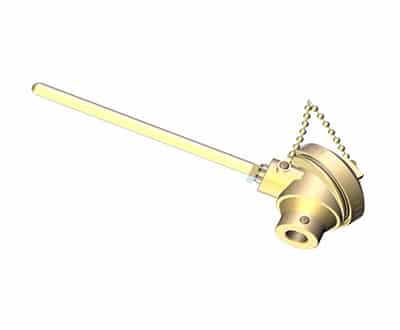

Head type thermocouple with metalic protector
CTOT Type
![](https://www.correge.fr/app/uploads/2023/03/PF043849-1.jpg)
Head type thermocouple with ceramic protector
CTPC type
