Lorsqu’on évoque un capteur de température, on pense souvent uniquement à la sonde elle-même. Pourtant, dans une installation industrielle, le capteur n’est qu’un élément d’un ensemble plus vaste. Pour garantir des mesures précises, protéger le matériel et simplifier la maintenance, plusieurs accessoires jouent un rôle essentiel.
Un capteur de température correctement choisi, mais mal installé ou mal protégé, peut rapidement devenir une source d’erreurs de mesure, de pannes ou d’arrêts de production.
Dans cet article, nous faisons le tour des principaux accessoires qui accompagnent un capteur de température et expliquons leur utilité, leurs avantages et les critères à prendre en compte pour bien les choisir.
Pourquoi les accessoires sont-ils aussi importants que le capteur ?
Le rôle d’un capteur est de mesurer une température avec précision. Mais cette précision dépend également de son environnement.
Selon l’application, le capteur peut être soumis à :
- Des températures très élevées ;
- Des vibrations permanentes ;
- Des produits corrosifs ;
- De la pression ;
- De l’humidité ;
- Des nettoyages intensifs.
Les accessoires permettent alors de protéger le capteur, d’améliorer la fiabilité des mesures et de faciliter son remplacement sans modifier toute l’installation.
Autrement dit, ils contribuent directement à la durée de vie de l’équipement et à la qualité des données collectées.

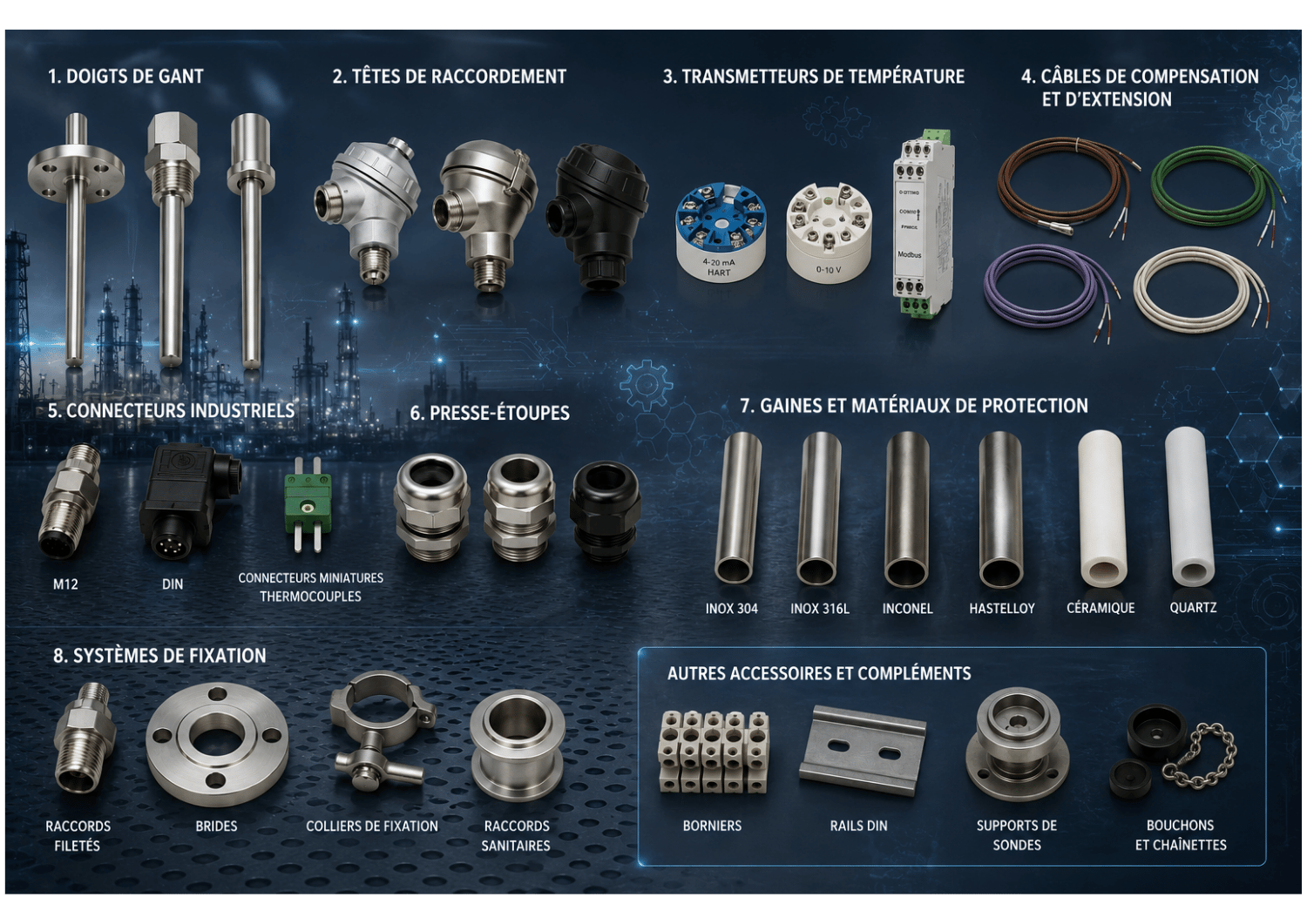

1. Le doigt de gant
Le doigt de gant est probablement l’accessoire le plus connu.
Il s’agit d’un tube métallique fermé à son extrémité dans lequel est inséré le capteur de température. Ce tube est directement en contact avec le fluide tandis que la sonde reste protégée.
Ses principaux avantages sont nombreux :
- Remplacement du capteur sans vidanger le procédé ;
- Protection contre les fluides agressifs ;
- Meilleure résistance à la pression ;
- Réduction des risques de casse.
Le choix du matériau (inox 316L, Inconel, titane…) dépendra du procédé industriel et des contraintes chimiques.
2. La tête de raccordement
La tête de raccordement est la partie située à l’extrémité du capteur.
Elle protège les connexions électriques contre :
- La poussière ;
- L’humidité ;
- Les projections d’eau ;
- Les chocs mécaniques.
Selon les environnements, on retrouve des modèles en :
- Aluminium ;
- Inox ;
- Plastique renforcé.
Certaines versions disposent d’un indice de protection IP67 ou IP68 pour les environnements particulièrement exigeants.
Au-delà de la protection, elle facilite également les opérations de maintenance en offrant un accès rapide au bornier de raccordement.
3. Le transmetteur de température
Le capteur mesure une température.
Le transmetteur, lui, transforme cette information en un signal compréhensible par l’automate ou le système de supervision.
Les sorties les plus courantes sont :
- 4-20 mA ;
- 0-10 V ;
- HART ;
- Modbus.
Installer un transmetteur directement dans la tête de raccordement présente plusieurs avantages :
- Diminution des perturbations électriques ;
- Meilleure précision sur les longues distances ;
- Diagnostic facilité ;
- Intégration plus simple dans un système de contrôle.
Dans une usine moderne, le transmetteur est devenu un véritable maillon entre le terrain et les systèmes numériques.
4. Les câbles de compensation et d’extension
Tous les câbles ne se valent pas.
Dans le cas des thermocouples, utiliser un câble classique peut générer des erreurs de mesure importantes.
Les câbles de compensation sont fabriqués avec des alliages proches de ceux du thermocouple afin de conserver les caractéristiques électriques du capteur jusqu’au système d’acquisition.
Pour les sondes PT100 ou PT1000, le choix du nombre de fils (2, 3 ou 4 fils) influence également la précision de la mesure.
5. Les connecteurs industriels
Dans certaines installations, les capteurs doivent être remplacés rapidement.
Les connecteurs industriels permettent de démonter une sonde sans reprendre entièrement le câblage.
Les plus courants sont :
- M12 ;
- DIN ;
- Connecteurs miniatures pour thermocouples.
Ils réduisent le temps d’intervention et limitent les risques d’erreur lors du rebranchement.
6. Les presse-étoupes
Le presse-étoupe assure l’étanchéité autour du câble qui pénètre dans la tête de raccordement.
Il remplit plusieurs fonctions :
- Empêcher les infiltrations d’eau ;
- Protéger contre la poussière ;
- Maintenir mécaniquement le câble ;
- Éviter les arrachements.
Dans les environnements agroalimentaires ou chimiques, un presse-étoupe mal adapté peut rapidement devenir un point faible de l’installation.
7. Les gaines et matériaux de protection
Selon l’application, il est parfois nécessaire d’ajouter une protection supplémentaire autour du capteur.
Parmi les matériaux utilisés :
- Inox 304 ;
- Inox 316L ;
- Inconel ;
- Hastelloy ;
- Céramique ;
- Quartz.
Chaque matériau possède ses propres caractéristiques en matière de résistance :
- À la corrosion ;
- Aux hautes températures ;
- À l’abrasion ;
- Aux produits chimiques.
Le choix dépend toujours du procédé industriel.
8. Les systèmes de fixation
Pour garantir une mesure fiable, un capteur doit être correctement positionné.
Les accessoires de fixation permettent notamment :
- D’assurer une profondeur d’immersion suffisante ;
- De limiter les vibrations ;
- De conserver une position stable dans le temps.
Selon les applications, il peut s’agir de :
- Raccords filetés ;
- Brides ;
- Colliers de fixation ;
- Raccords sanitaires.
Un mauvais positionnement peut entraîner des écarts de plusieurs degrés, notamment lorsque la sonde est insuffisamment immergée dans le fluide.
Comment choisir les bons accessoires ?
Il n’existe pas de solution universelle.
Le choix dépend de plusieurs critères :
- La température mesurée ;
- La pression ;
- La nature du fluide ;
- Les contraintes mécaniques ;
- Les exigences d’hygiène ;
- Les normes applicables.
Par exemple :
- Dans l’agroalimentaire, on privilégiera des composants faciles à nettoyer et résistants aux produits de lavage ;
- Dans l’industrie chimique, les matériaux devront résister à la corrosion ;
- Dans les zones ATEX, chaque composant devra être compatible avec les exigences de sécurité.
Le bon accessoire n’est donc pas celui qui offre le plus de fonctionnalités, mais celui qui répond précisément aux contraintes de l’installation.
Les accessoires influencent directement la qualité de vos mesures
Un capteur de température performant ne suffit pas à garantir une mesure fiable.
Le doigt de gant protège la sonde, le transmetteur sécurise le signal, les câbles limitent les erreurs électriques, tandis que les accessoires de raccordement et de fixation assurent la pérennité de l’installation.
En considérant l’ensemble de ces éléments dès la conception de votre projet, vous améliorez non seulement la précision des mesures, mais aussi la disponibilité de vos équipements et la simplicité des opérations de maintenance.
Pour aller plus loin, découvrez également nos articles sur :
- Le choix entre une sonde PT100 et PT1000 ;
- Les critères de sélection d’un doigt de gant ;
- Le câblage des sondes de température ;
- Les capteurs adaptés aux environnements ATEX.
En associant un capteur de température à des accessoires adaptés, vous obtenez une installation plus fiable, plus durable et plus simple à exploiter au quotidien.
