Sur le papier, une sonde Pt100 mesure la température avec une précision remarquable. Sur le terrain, cette précision peut être ruinée par un détail souvent négligé : la résistance des câbles de raccordement. C’est précisément le problème que résout le montage 3 fils — devenu, pour cette raison, le standard de l’instrumentation industrielle. Voici comment choisir entre 2, 3 et 4 fils, et comment réussir votre raccordement.
Pourquoi le nombre de fils change tout
Une Pt100 présente une résistance de 100 Ω à 0°C, qui augmente d’environ 0,385 Ω par degré, selon une relation décrite précisément par l’équation de Callendar-Van Dusen. Or, les fils qui relient la sonde à l’appareil de mesure ont eux aussi une résistance — qui s’ajoute à celle de l’élément sensible et fausse la lecture.
L’ordre de grandeur est parlant : 1 Ω de résistance de ligne introduit une erreur d’environ +2,6°C sur une Pt100. Sur une liaison de plusieurs dizaines de mètres, l’erreur peut dépasser 5 à 10°C si rien n’est fait pour la compenser. C’est d’ailleurs l’une des raisons d’être de la sonde Pt1000, dont la résistance de base dix fois supérieure divise d’autant l’impact de la ligne. Le nombre de fils du montage détermine justement la capacité de l’instrument à éliminer cette résistance parasite.

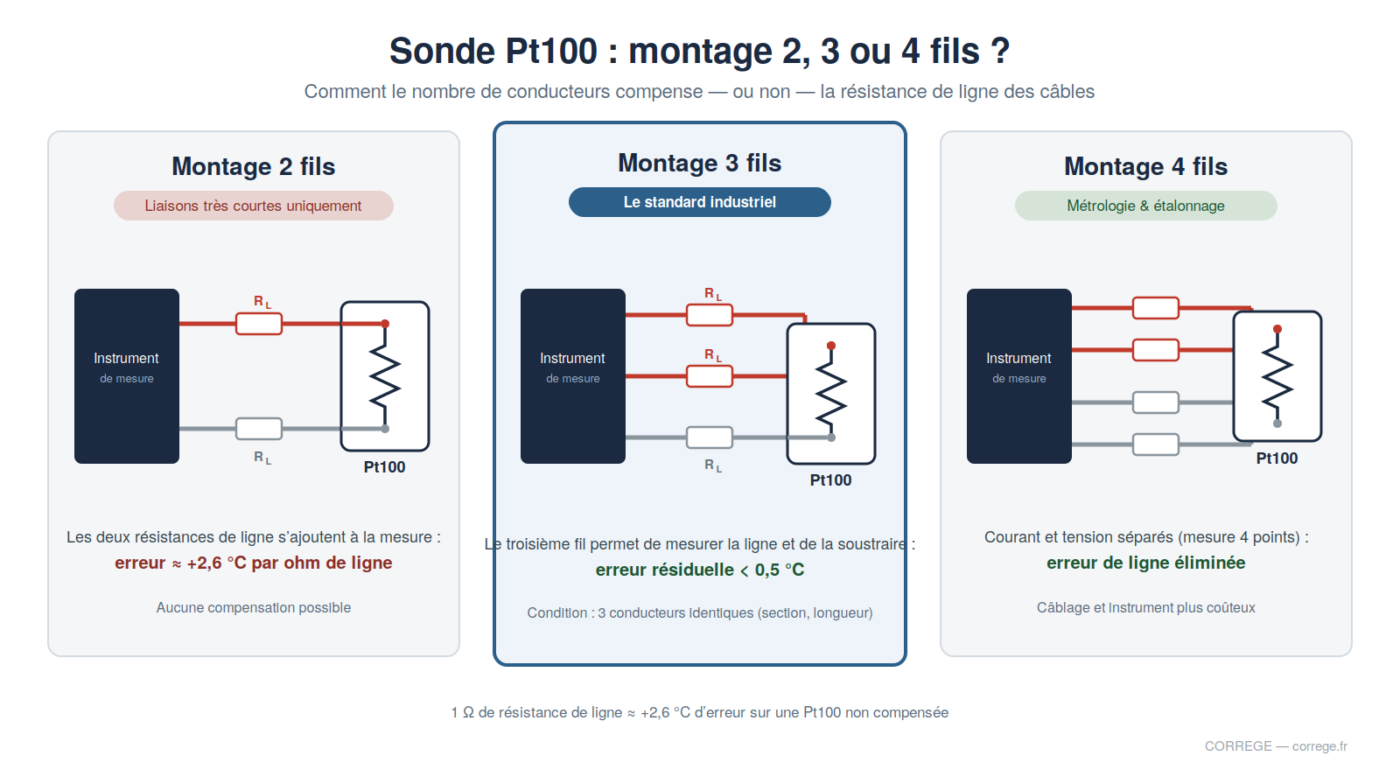

Montage 2 fils : la simplicité, au prix de la précision
Dans un montage 2 fils, le courant de mesure traverse les deux conducteurs de liaison : leur résistance s’ajoute intégralement à celle de la sonde, sans compensation possible.
Ce montage reste acceptable uniquement lorsque la liaison est très courte (quelques mètres) ou lorsque la précision n’est pas critique — surveillance indicative, applications de confort. Dans tous les autres cas, il est à éviter.
Montage 3 fils : le compromis de référence de l’industrie
Le montage 3 fils ajoute un troisième conducteur sur l’une des bornes de la sonde. L’instrument de mesure peut ainsi évaluer la résistance de ligne et la soustraire du résultat, à condition que les trois fils soient identiques (même section, même longueur, même température).
Ce montage compense l’essentiel de l’erreur de ligne pour un surcoût de câblage minime. C’est pourquoi il équipe la grande majorité des installations industrielles : régulation de process, surveillance de moteurs, équipements agroalimentaires ou chimiques.
Montage 4 fils : la précision maximale
Avec quatre fils, le courant de mesure circule dans une paire de conducteurs tandis que la tension est mesurée sur l’autre paire, dans laquelle ne circule quasiment aucun courant. La résistance de ligne est totalement éliminée, quelle que soit la longueur ou la dissymétrie des câbles.
C’est le montage des applications métrologiques : étalonnage, laboratoires, process exigeant une incertitude minimale. Il suppose en contrepartie un instrument disposant de quatre entrées et un câblage plus coûteux.
Tableau comparatif : quel montage choisir ?
| Critère | 2 fils | 3 fils | 4 fils |
|---|---|---|---|
| Compensation de la résistance de ligne | Aucune | Bonne (fils identiques requis) | Totale |
| Erreur typique sur ligne longue | Plusieurs °C | < 0,5°C | Négligeable |
| Coût de câblage | Minimal | Modéré | Plus élevé |
| Usage type | Liaisons très courtes, mesure indicative | Standard industriel | Métrologie, étalonnage |
Comment brancher une sonde Pt100 3 fils ?
Le raccordement suit une logique simple :
- Identifier les fils : deux fils sont reliés à la même borne de l’élément sensible (souvent de la même couleur, généralement rouge), le troisième est relié à la borne opposée (souvent blanc).
- Raccorder les deux fils de même couleur sur les bornes prévues pour la compensation de ligne de l’instrument (se référer au schéma du transmetteur ou du régulateur).
- Raccorder le fil seul sur la borne restante.
- Vérifier l’homogénéité de la liaison : les trois conducteurs doivent avoir la même section et cheminer ensemble (même longueur, même température ambiante).
En cas de doute sur l’affectation des bornes, le schéma de raccordement de l’instrument prime toujours : les repères varient d’un constructeur à l’autre.
Comment tester une sonde Pt100 avec un multimètre ?
Un contrôle rapide à l’ohmmètre permet de lever un doute sur une sonde :
- À température ambiante (~20°C), la résistance entre le fil seul et l’un des deux fils appariés doit être proche de 107,8 Ω.
- Entre les deux fils de même couleur, la résistance doit être quasi nulle (quelques dixièmes d’ohm) : c’est la résistance de ligne.
- À 0°C (verre d’eau glacée), la mesure doit donner 100 Ω ; à 100°C (eau bouillante), environ 138,5 Ω.
Une valeur infinie signale une coupure de l’élément ou d’un conducteur ; une valeur très faible entre les deux bornes opposées indique un court-circuit, souvent lié à une infiltration d’humidité.
