Dans le domaine de la mesure de température par résistance (RTD – Resistance Temperature Detector), le choix entre PT100 et PT1000 est souvent perçu comme une simple question de valeur ohmique. Pour l’ingénieur instrumentation, ce choix est en réalité une décision architecturale qui impacte la chaîne de mesure, du capteur jusqu’au convertisseur analogique-numérique (CAN).
1. Principes physiques et caractéristiques thermodynamiques

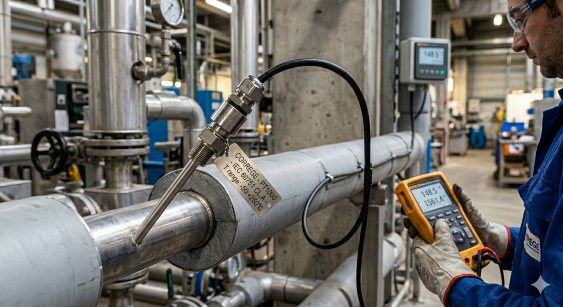

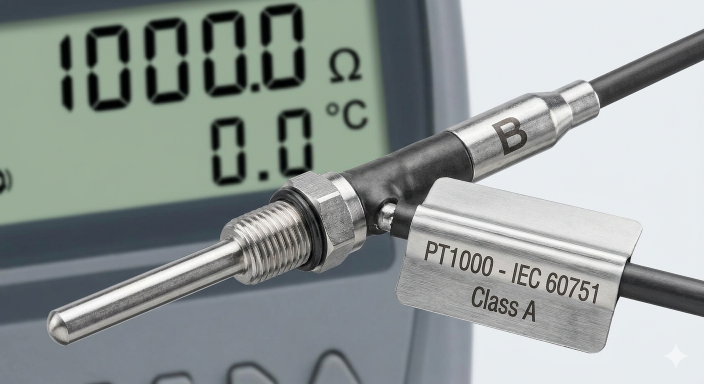

La PT1000, à l’instar de la PT100, est régie par la norme IEC 60751. Elle utilise les propriétés de variation de résistance du platine pur en fonction de la température.
La relation fondamentale
La résistance de la sonde suit la loi de Callendar-Van Dusen. Pour une température inférieure ou égale à 0°C :
R(t) = Ro . (1 + A . t + B .t^2)
Où :
- R. = 1000Ω à 0°C (contre 100Ω pour la PT100).
- A = 3,9083 x 10^-3 °C^-
- B = -5,775 x 10^-7 °C^-2
L’avantage du rapport signal/bruit (SNR)
L’augmentation de la résistance de base (R0) par un facteur 10 modifie radicalement le comportement électrique du capteur de température :
- Atténuation de l’erreur de ligne : Dans un montage 2 fils, la résistance parasite du câble Rligne) s’ajoute à la mesure. Sur une PT100, une ligne de 1Ω introduit une erreur d’environ +2,6 °C. Sur une PT1000, cette même résistance de ligne n’induit qu’une dérive de +0,26°C.
- Immunité aux résistances de contact : Les impédances de connexion (borniers, soudure, connectique) deviennent négligeables par rapport à la valeur nominale du capteur, renforçant la robustesse du signal.
2. Analyse des variantes techniques et intégration
Bien que le principe soit identique, la mise en œuvre industrielle de la PT1000 présente des variantes déterminantes.
Technologie de l’élément sensible
La majorité des PT1000 industrielles utilisent la technologie « Thin Film » (couche mince) :
- Construction : Dépôt d’un film de platine sur un substrat céramique.
- Performance : Cette technologie est privilégiée pour la PT1000 car elle offre une excellente résistance aux vibrations et une très faible inertie thermique, tout en permettant une production de masse cohérente à 1000Ω.
Comparatif d’usage
| Caractéristique | PT100 | PT1000 |
| Résistance à 0°C | 100Ω | 1000Ω |
| Erreur de ligne (2 fils) | Significative | Négligeable |
| Consommation (Courant de mesure) | Standard | Très faible |
| Adaptabilité IoT / Batterie | Limitée | Optimale |
3. Pièges et erreurs d’installation : Guide de l’expert
L’intégration d’une PT1000 ne doit pas être traitée comme un simple remplacement de composant passif. Voici les points de vigilance critiques.
L’erreur de compatibilité : L’automatisme en échec
Le piège le plus courant est le remplacement physique d’une PT100 par une PT1000 sans modification du paramétrage de l’automate. L’entrée analogique, configurée pour lire une plage de 0 à 200Ω, recevra un signal de $1000Ω et interprétera cela comme une température hors gamme ou aberrante. Une vérification logicielle est impérative.
Le piège de l’auto-échauffement
Bien que la PT1000 soit moins sensible à l’auto-échauffement grâce à la réduction du courant de mesure requis, un courant trop élevé génère toujours une puissance dissipée (P = R . I^2).
- Conseil d’ingénieur : Assurez-vous que le courant d’excitation de votre carte d’entrée est conforme aux spécifications du fabricant du capteur (généralement entre 0,1 mA et 0,5 mA pour éviter une auto-chauffe > 0,1°C).
La saturation du Convertisseur Analogique-Numérique (CAN)
En augmentant la résistance par 10, la tension aux bornes du capteur augmente proportionnellement pour un courant donné.
- Risque : Si la plage de mesure de tension de l’entrée analogique est étroite, la PT1000 peut saturer l’étage d’entrée. Il est nécessaire de vérifier la plage d’impédance d’entrée supportée par votre interface de contrôle.
La gestion du filtrage logiciel
Le passage à une impédance plus élevée peut rendre la mesure plus sensible aux couplages capacitifs dans les environnements très perturbés électromagnétiquement (proximité de variateurs de vitesse). Un filtrage numérique (moyenne glissante) peut être nécessaire dans l’automate pour stabiliser la mesure si le câblage n’est pas parfaitement blindé.
L’expertise Correge : Le choix de la PT1000 est une excellente stratégie pour fiabiliser vos mesures sur de longues distances ou dans des systèmes basse consommation. Cependant, elle exige une rigueur accrue sur la chaîne électronique de traitement. Si vous envisagez une migration technologique sur vos sites, nos équipes techniques sont à votre disposition pour auditer la compatibilité de vos équipements actuels.
FAQ Technique : Les pièges à éviter lors de la migration PT100 vers PT1000
Le passage à la PT1000 est une opération techniquement pertinente, mais elle nécessite une vérification rigoureuse des composants en amont et en aval du capteur.
1. Puis-je remplacer directement une PT100 par une PT1000 sur mon automate existant ?
Non, pas sans modification. La majorité des entrées automates sont configurées pour interpréter une résistance de 100 Ω à 0°C. Si vous branchez une PT1000, l’automate interprétera la valeur comme une température erronée (très largement surestimée). Il est impératif de modifier le paramétrage logiciel de la carte d’entrée ou de remplacer la carte si elle ne supporte pas la gamme de résistance 1000 Ω.
2. Le câblage existant est-il suffisant pour une PT1000 ?
Oui, généralement. L’un des avantages majeurs de la PT1000 est sa capacité à fonctionner efficacement avec des sections de câble plus faibles, car l’impact de la résistance de ligne est divisé par 10. Cependant, vérifiez toujours que l’isolation du câble est compatible avec l’environnement (température, agents chimiques). Le passage à la PT1000 permet souvent de convertir un ancien montage 3 fils complexe en un montage 2 fils, simplifiant ainsi la maintenance.
3. La précision est-elle meilleure avec une PT1000 ?
La précision intrinsèque du capteur reste la même (définie par la classe A, B, etc., selon la norme IEC 60751). Toutefois, la PT1000 offre une meilleure précision système dans des conditions réelles de terrain (longues distances, faible courant) en réduisant l’incertitude liée à la ligne. Elle ne rend pas la mesure plus « exacte » par nature, mais elle la rend plus « robuste » face aux parasites et aux pertes de ligne.
4. Pourquoi ma mesure « saute » ou devient instable après le passage à la PT1000 ?
Cela est souvent dû à une inadaptation de l’étage d’entrée de l’automate :
- Impédance d’entrée : Si le convertisseur n’est pas optimisé pour des impédances élevées, il peut introduire un bruit de quantification.
- Filtrage : Certains filtres numériques intégrés aux automates sont optimisés pour les caractéristiques de temps de réponse des PT100. Avec une PT1000, un réajustement du filtrage logiciel peut être nécessaire pour obtenir une mesure stable.
Conseil d’expert Correge
« La transition PT100 vers PT1000 est une excellente opportunité pour assainir vos architectures de mesure. Si vous envisagez une migration, profitez-en pour réaliser un audit de vos longueurs de ligne : la PT1000 est l’occasion rêvée de simplifier vos schémas de câblage tout en gagnant en fiabilité. »
