Dans les environnements industriels, protéger un système d’acquisition ou un transformateur contre une surchauffe peut faire la différence entre un arrêt de maintenance planifié et une panne coûteuse. La sonde PTC (Positive Temperature Coefficient) est l’une des solutions les plus fiables et les plus économiques pour assurer cette protection thermique. Voici comment elle fonctionne, et pourquoi elle reste une référence dans l’industrie.

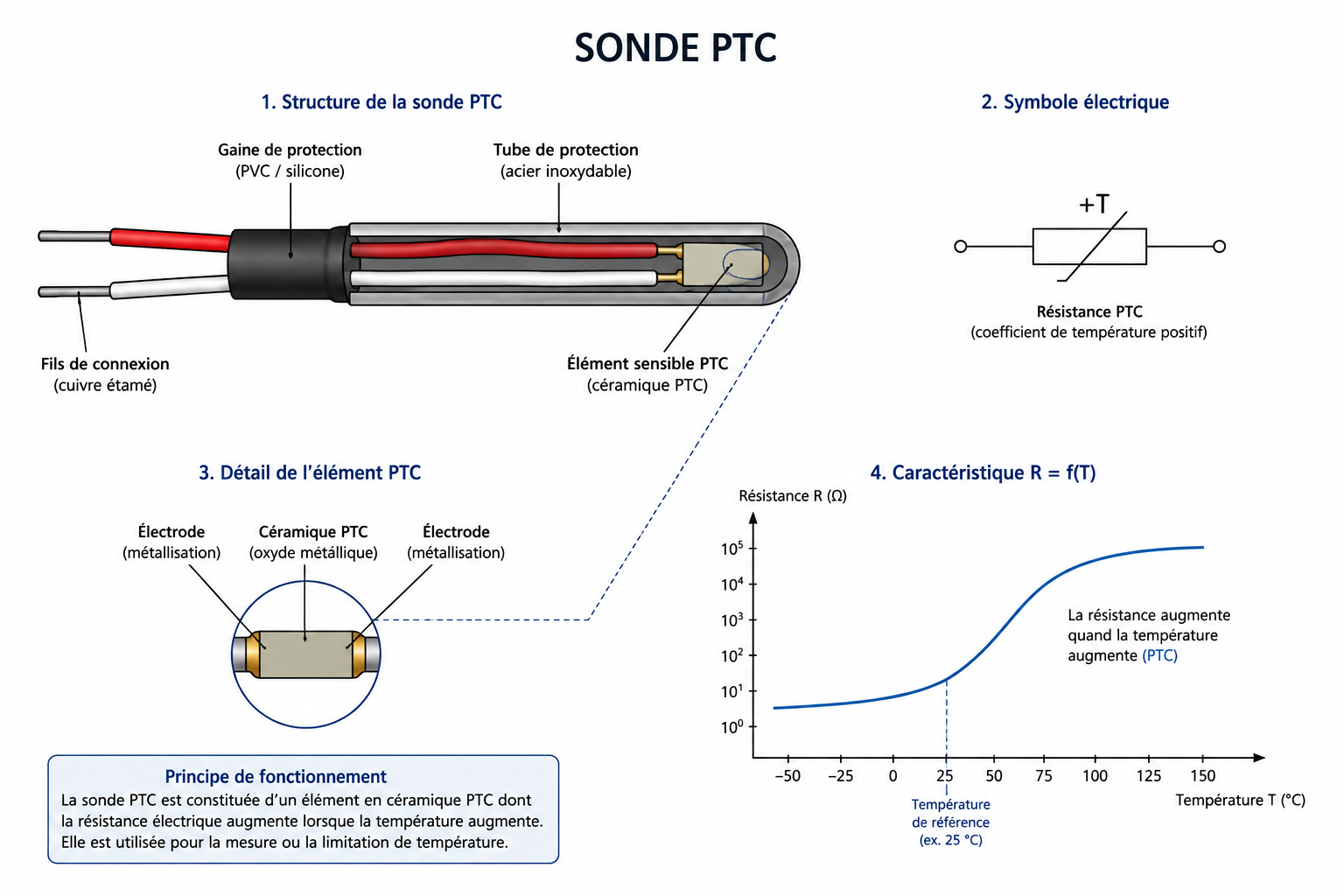

Qu’est-ce qu’une sonde PTC ?
Une sonde PTC est un composant dont la résistance électrique augmente avec la température — contrairement aux sondes CTN (NTC), dont la résistance diminue. Ce comportement, appelé coefficient de température positif, en fait un excellent détecteur de seuil : plutôt que de mesurer une température en continu, la PTC signale un dépassement critique de manière quasi instantanée.
Concrètement, autour d’une température appelée point de Curie (ou température nominale, TN), la résistance de la sonde connaît une augmentation brutale. Un simple écart de 10°K au-delà de ce seuil peut faire grimper la résistance de plus de 1 kΩ. C’est cette réaction franche et rapide qui distingue la PTC des autres technologies de mesure.
Les deux grandes familles de PTC
Toutes les sondes PTC sont des thermistance mais ne se comportent pas de la même façon une fois le seuil dépassé :
- PTC à base de titanate de baryum : la résistance augmente fortement dans une plage de température étroite, puis redescend progressivement au-delà de cette zone.
- PTC polymère-carbone : la résistance augmente elle aussi brutalement au seuil, mais sans redescendre ensuite — un comportement plus stable pour certaines applications de protection permanente.
Le choix entre ces deux technologies dépend directement de l’usage visé : mesure ponctuelle avec réarmement, ou protection continue.
Pourquoi choisir une PTC plutôt qu’une CTN ?
Les deux technologies reposent sur le même principe physique — une résistance variable avec la température — mais elles ne répondent pas aux mêmes besoins :
| Critère | Sonde PTC | Sonde CTN (NTC) |
|---|---|---|
| Comportement | Résistance augmente au-delà d’un seuil | Résistance diminue de façon continue |
| Usage type | Protection / sécurité (seuil) | Mesure précise et continue |
| Plage typique | Jusqu’à 200°C | Jusqu’à 300°C |
| Point fort | Autorégulation, réaction rapide au seuil | Grande sensibilité, précision de mesure |
En résumé : la CTN excelle pour mesurer, la PTC excelle pour protéger.
Applications industrielles
Grâce à leur capacité d’autorégulation, les sondes PTC sont principalement utilisées pour :
- La protection des moteurs électriques contre les surchauffes liées à une surcharge ou un défaut de ventilation
- La protection des transformateurs, où un échauffement anormal des enroulements doit être détecté avant qu’il ne cause des dommages irréversibles
- La prévention des surintensités dans les circuits électriques, en agissant comme un fusible thermostatique auto-réarmable
Cette fonction de « fusible thermique » est l’un des grands atouts des PTC : elles coupent l’alimentation dès que la température de Curie est franchie, sans nécessiter de composant électronique additionnel.
Comment intégrer une sonde PTC dans votre installation
Quelques points de vigilance pour une intégration réussie :
- Vérifier la température nominale (TN) : elle doit correspondre précisément à la limite thermique admissible de l’équipement à protéger (bobinage moteur, enroulement transformateur…).
- Choisir le bon montage : simple, triple ou multiple selon le nombre de points à surveiller.
- Prévoir le relais de contrôle adapté : une PTC seule ne suffit pas — elle doit être associée à un relais de mesure capable d’interpréter le saut de résistance et de couper l’alimentation.
- Anticiper l’environnement : vibrations, humidité et atmosphères corrosives imposent souvent une gaine de protection adaptée (inox, matériaux spécifiques).
L’expertise CORREGE
Fabricant français de capteurs de température depuis plus de 40 ans, CORREGE conçoit des sondes CTN et CTP sur mesure, adaptées aux environnements industriels les plus exigeants (énergie, chimie, agroalimentaire, nucléaire). Nos équipes vous accompagnent dans le choix de la technologie la plus adaptée à votre application — mesure de précision ou protection thermique — et dans le dimensionnement complet de votre installation.
Besoin de protéger vos moteurs ou transformateurs contre les surchauffes ? Contactez nos experts pour étudier votre projet de sonde PTC sur mesure.
