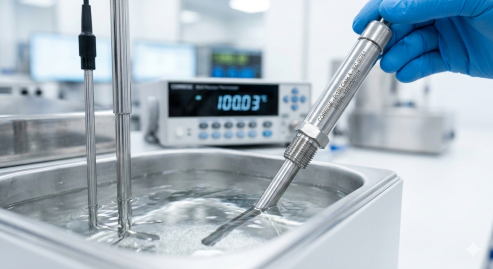

Dans l’industrie, la précision d’une mesure de température est cruciale. Lorsqu’on parle de sondes Pt100 (capteurs à résistance en platine affichant 100 ohms à 0°C), la question de la précision est régie par des normes internationales strictes, principalement la norme IEC 60751.
Voici les clés pour comprendre les classes de précision et choisir le capteur adapté à vos process.
1. Les classes de précision selon la norme IEC 60751
La précision d’une sonde Pt100 n’est pas une valeur fixe ; elle dépend de la température mesurée. Plus on s’éloigne de 0°C, plus l’incertitude augmente. La norme définit plusieurs classes (Classe B, A, 1/3 DIN, etc.) dont voici les tolérances courantes :
| Classe de précision | Tolérance à 0°C | Équation de l’incertitude Δt |
| Classe B | +/- 0,30 °C | $\pm (0,30 + 0,005 \cdot |
| Classe A | +/- 0,15 °C | $\pm (0,15 + 0,002 \cdot |
| 1/3 DIN (Classe AA) | +/- 0,10 °C | $\pm (0,10 + 0,0017 \cdot |
| 1/10 DIN | +/- 0,03 °C | (Souvent utilisée comme standard labo) |
Note technique : Dans les formules ci-dessus, |t| représente la valeur absolue de la température mesurée en degrés Celsius.
2. Pourquoi l’incertitude varie-t-elle avec la température ?
Le platine possède un coefficient de température très stable, mais pas parfaitement linéaire. L’écart de mesure potentiel s’élargit à mesure que l’on monte en température ou que l’on descend dans les températures cryogéniques.
- À 0°C : Une sonde Classe A a une précision de +/- 0,15°C.
- À 200°C : Cette même sonde aura une incertitude de +/- 0,55°C (0,15 + 0,002 \ 200).
Il est donc crucial de définir votre plage de travail habituelle avant de sélectionner la classe de votre sonde.
3. Montage 2, 3 ou 4 fils : l’impact invisible sur la précision
La précision de l’élément sensible est une chose, mais le raccordement en est une autre. La résistance des fils de liaison peut fausser la mesure :
- 2 fils : À proscrire pour la précision. La résistance des câbles s’ajoute à celle de la sonde (environ 0,4°C d’erreur pour 1 mètre de câble standard).
- 3 fils : Le standard industriel. Il compense la résistance des fils, à condition qu’ils soient identiques.
- 4 fils : La précision absolue. Ce montage élimine totalement l’influence de la longueur des câbles. Indispensable pour les classes A ou 1/3 DIN.
Zoom : Pourquoi le montage 4 fils est-il indispensable pour la précision ?
Si au moment du choix de votre capteur de température vous investissez dans une sonde de Classe A ou 1/3 DIN, le montage 2 fils est à proscrire et le 3 fils peut parfois montrer ses limites. Voici pourquoi le montage 4 fils est le « Gold Standard » de la métrologie.
Le problème : La résistance parasite des câbles
Une sonde de température Pt100 mesure la température en fonction de sa résistance électrique (100Ω à 0°C). Or, les fils de cuivre qui relient le capteur à l’automate possèdent eux-mêmes une résistance.
- En 2 fils, l’instrument de mesure additionne la résistance du capteur + celle des fils.
- Résultat : Pour 10 mètres de câble standard, l’erreur peut atteindre +1°C, rendant votre sonde de Classe A (précise à 0,15°C) totalement inutile.
Le montage 3 fils : Une compensation… sous conditions
Le montage 3 fils (le plus courant en industrie) tente de calculer la résistance d’un fil pour la soustraire du total.
- La faille : Cette méthode part du principe que les trois fils ont exactement la même résistance et que les connexions (borniers) sont parfaites. Si un fil est légèrement plus long ou si une cosse est mal serrée, une erreur résiduelle apparaît.
La solution : Le montage 4 fils (Principe de Kelvin)
Le montage 4 fils sépare totalement le circuit d’alimentation du circuit de mesure :
- Circuit d’alimentation (Boucle de courant) : Deux fils injectent un courant constant (généralement 1 mA) dans la sonde.
- Circuit de mesure (Boucle de tension) : Deux autres fils mesurent la chute de tension aux bornes de la résistance de platine.
L’avantage clé : Comme l’appareil de mesure possède une impédance d’entrée très élevée, quasiment aucun courant ne circule dans les fils de mesure. La résistance des câbles, leur longueur ou les variations de température sur le trajet n’ont donc absolument aucun impact sur la précision finale.
Quand faut-il passer au 4 fils ?
- Dès que la précision requise est inférieure à 0,2°C.
- Lorsque la distance entre le capteur et l’afficheur est importante (plus de 20 mètres).
- Pour les étalonnages et les mesures de référence en laboratoire.
- En cas d’utilisation de câbles de faible section ou soumis à des environnements thermiques instables.
4. Les facteurs externes qui influencent la précision
Au-delà de la fabrication, trois éléments peuvent dégrader la précision de votre sonde Pt100 sur site :
- L’auto-échauffement : Le courant de mesure traversant la sonde dégage un peu de chaleur. Un courant trop élevé fausse la valeur.
- Le temps de réponse : Si le milieu change de température plus vite que la sonde ne peut chauffer, la mesure sera décalée.
- L’immersion : Une profondeur d’immersion insuffisante peut entraîner des fuites thermiques vers l’extérieur.
Conclusion : Quelle classe choisir ?
- Classe B : Idéale pour les applications industrielles courantes (chauffage, ventilation, process peu sensibles).
- Classe A : Recommandée pour les contrôles qualité, l’agroalimentaire ou la pharmacie.
- 1/3 DIN ou AA : Réservée aux laboratoires ou aux points de mesure critiques nécessitant une très haute fidélité.
Chez Correge, nous accompagnons les industriels dans le choix et la fabrication de capteurs sur mesure, garantissant une traçabilité et une précision optimales selon vos contraintes métier.
