Dans l’univers de la mesure thermique industrielle, le thermocouple reste l’instrument de référence pour sa robustesse et sa polyvalence. Que ce soit pour le secteur énergétique, l’aéronautique ou la chimie, sélectionner le bon capteur est crucial pour garantir la sécurité et l’efficacité de vos process.
Découvrez les critères essentiels pour choisir votre thermocouple et les différences clés avec les sondes Pt100.

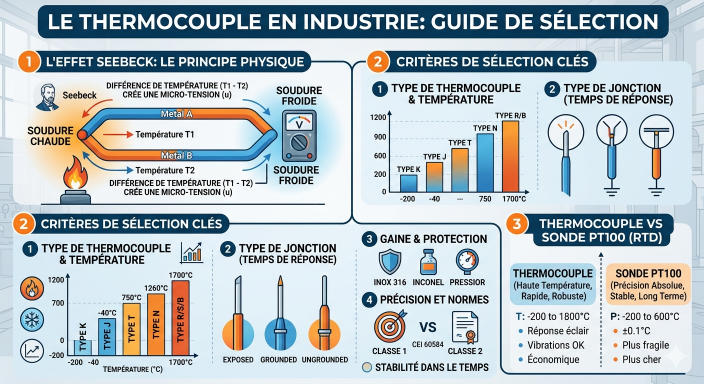

1. Comprendre les types de thermocouples et leurs plages de température
Le premier critère de choix est la nature des métaux constituant le couple thermoélectrique. Chaque « Type de thermocouple » répond à des contraintes thermiques spécifiques :
- Type K (Chromel / Alumel) : Le standard industriel par excellence. Il couvre une plage de -50°C à +1 000°C et offre une excellente résistance à l’oxydation (usage réel).
- Type J (Fer / Constantan) : Idéal pour les environnements réducteurs entre -40°C et +750°C. Attention, le fer s’oxyde rapidement en présence d’humidité au-delà de 500°C.
- Type N (Nicrosil / Nisil) : Une alternative plus stable au Type K pour les hautes températures, limitant la dérive thermoélectrique.
- Types R, S et B : Composés de métaux précieux (Platine / Rhodium), ils sont réservés aux très hautes températures (jusqu’à 1600°/1 700°C) comme dans les fours de verrerie.
Le fonctionnement d’un thermocouple repose sur un phénomène thermoélectrique découvert en 1821 par le physicien Thomas Johann Seebeck.
L’effet Seebeck stipule que lorsqu’on joint deux métaux de natures différentes à leurs extrémités et qu’on expose ces jonctions à des températures différentes ($T_1$ et $T_2$), une force électromotrice (tension électrique en millivolts) apparaît dans le circuit.
Cette tension dépend de la différence de température entre la soudure chaude (le point de mesure dans votre process) et la soudure froide (le point de connexion à l’appareil de mesure). C’est cette micro-tension, une fois traduite par un convertisseur ou un automate, qui nous donne une lecture précise de la température. C’est aussi pour cette raison que la nature des câbles de liaison est primordiale : toute modification de l’alliage dans le circuit crée de nouvelles « soudures » parasites qui faussent la tension Seebeck d’origine.
2. Le temps de réponse : Quelle jonction choisir ?
La réactivité de votre mesure dépend de la soudure chaude (le point de contact entre les deux fils) au sein du thermocouple :
- Jonction exposée : Les fils sont nus. Le temps de réponse est quasi instantané, mais le capteur est vulnérable à la corrosion.
- Jonction à la masse : La soudure est reliée à la gaine protectrice. C’est le meilleur compromis entre protection mécanique et rapidité (reste sensible aux perturbations électriques).
- Jonction isolée : La soudure est protégée à l’intérieur de la gaine sans contact électrique. C’est la solution recommandée pour éviter les interférences électromagnétiques et les boucles de masse.
3. Résistance et protection : La gaine et le doigt de gant

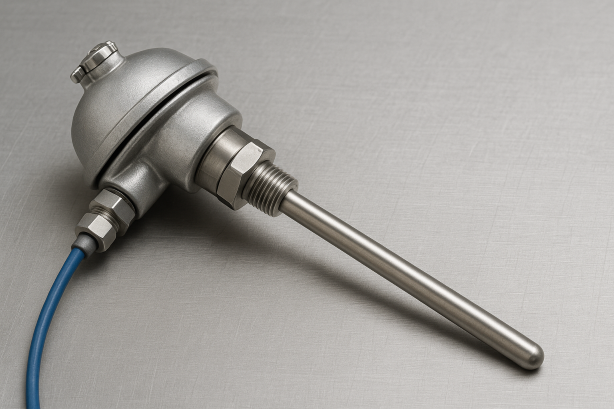

L’environnement agressif (pression, abrasion, produits chimiques) impose le choix d’une protection adaptée. Chez Correge, nous proposons des gaines en acier inoxydable, en Inconel ou en céramique selon la sévérité de votre application. L’ajout d’un doigt de gant permet de remplacer le capteur sans interrompre votre production, un atout majeur pour la maintenance industrielle.
4. Thermocouple ou Sonde Pt100 : Lequel choisir ?
C’est la question récurrente. Bien que les deux mesurent la température, leurs technologies diffèrent :
- Choisissez le thermocouple pour les hautes températures (> 600°C), les milieux vibratoires ou lorsque la rapidité de mesure est critique.
- Optez pour une sonde Pt100 si votre priorité est la précision absolue (jusqu’à +/- 0,1°C dans des conditions optimisées) et la stabilité à long terme sur une plage de température plus réduite.
L’expertise Correge : Un thermocouple mal câblé peut générer des erreurs de plusieurs dizaines de degrés. Utilisez toujours des câbles de compensation adaptés pour relier votre capteur à votre système d’acquisition.
Pour conclure
Le choix d’un thermocouple ne s’improvise pas. Entre la plage de température, la classe de précision (Classe 1 ou 2 selon la norme IEC 60584) et les contraintes mécaniques, chaque détail compte pour la fiabilité de vos données.
