Dans le domaine de la mesure de température, les normes de couleur des thermocouples et ces fils jouent un rôle crucial. Elles garantissent une identification rapide des conducteurs et permettent d’éviter les erreurs de câblage susceptibles d’entraîner des défauts de mesure ou des incidents techniques.
Chez Correge, la conformité aux normes est au cœur de chaque projet. Cet article vous aidera à comprendre les normes de couleur des thermocouples et de leurs fils, ainsi qu’à adopter les bonnes pratiques recommandées.
Pour en savoir plus sur les exigences normatives, découvrez également notre article consacré à la norme AMS 2750H : La norme AMS 2750H : Exigences Pyrométriques pour le Traitement Thermique Aérospatial – CORREGE
Les normes de couleur ont été mises en place pour :
Les normes de couleur ont été mises en place pour :
• Faciliter l’identification lors du montage et de la maintenance
• Réduire les risques d’erreurs humaines
• Harmoniser les pratiques à l’international
• Respecter les exigences réglementaires et industrielles
Elles sont essentielles dans des secteurs exigeants comme l’énergie, la chimie ou l’agroalimentaire.
Nous traiterons dans cet article les normes de thermocouple.
Les thermocouples sont des capteurs de température très utilisés dans l’industrie. Chaque type possède un code couleur spécifique, dépendant de la norme appliquée.

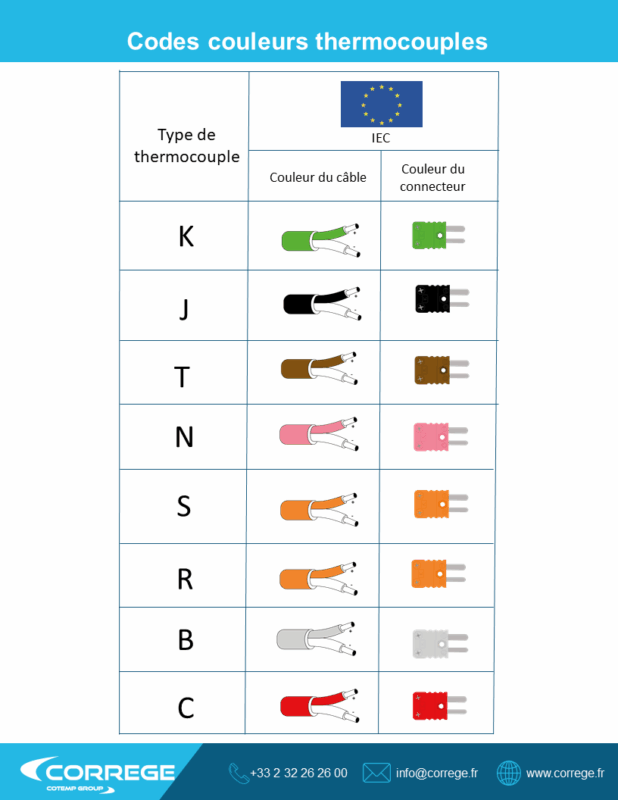

La norme IEC :
La norme IEC (International Electrotechnical Commission) constitue le standard de référence en Europe pour l’identification et la sécurité des équipements électriques et électroniques. Elle fait référence à la norme EN 60584-3. Dans le domaine de la mesure de température, et plus particulièrement pour les thermocouples, la norme IEC définit précisément les codes couleur des fils, permettant d’identifier sans ambiguïté le type de thermocouple et la polarité des conducteurs.
Cette normalisation européenne est essentielle pour garantir la fiabilité des mesures, éviter les erreurs de câblage et assurer la compatibilité des équipements industriels.
La norme IEC est aujourd’hui utilisée dans les installations industrielles européennes, notamment dans les secteurs de l’aéronautique, de la métallurgie, de l’énergie et du traitement thermique.
Pour plus d’informations aller sur le site officiel IEC : International Standards

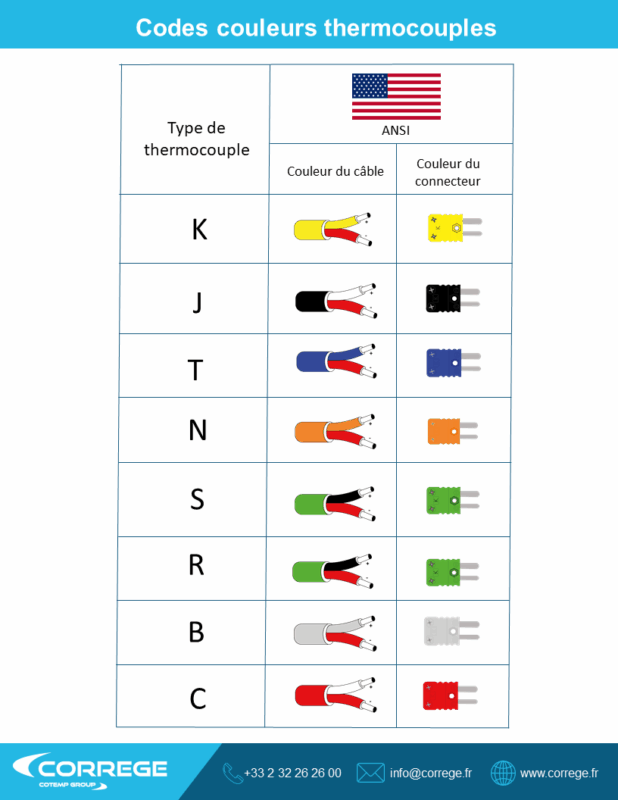

La norme ANSI :
La norme ANSI (American National Standards Institute) est le référentiel principalement utilisé en Amérique du Nord, notamment aux États-Unis et au Canada. Contrairement à la norme IEC appliquée en Europe, l’ANSI définit ses propres codes couleur pour les fils de thermocouples, ce qui peut entraîner des confusions si la norme n’est pas clairement identifiée.
Les codes couleur ANSI permettent de reconnaître rapidement le type de thermocouple lors de l’installation, du raccordement ou des opérations de maintenance. La norme ANSI est utilisée dans les installations industrielles nord-américaines, en particulier dans les secteurs du traitement thermique, de l’énergie, de l’aéronautique et des procédés industriels exportés vers le marché américain.
Pour plus d’informations aller sur le site officiel ANSI : American National Standards Institute

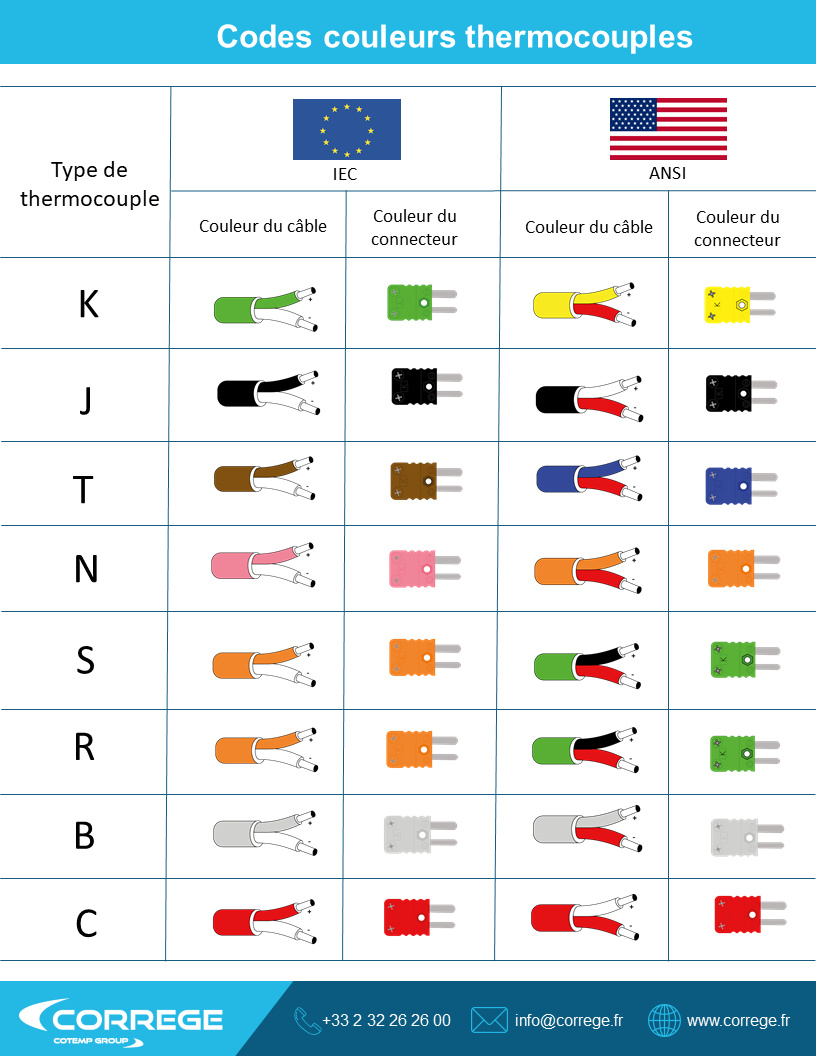

Différence entre la couleur du câble et celle du connecteur
La couleur du câble indique le type de thermocouple, tandis que la couleur du connecteur suit généralement la même logique, mais peut varier selon le fabricant.
Il est essentiel de vérifier :
- La norme de fabrication
- La cohérence câble / connecteur
- La traçabilité du matériel
Bonnes pratiques pour éviter les erreurs de câblage
Identifier clairement la norme (IEC ou ANSI)
Ne jamais mélanger des composants de normes différentes
Utiliser des étiquettes lors de la maintenance
Faire appel à un fournisseur spécialisé
Pourquoi faire confiance à Correge ?
Correge accompagne les industriels avec :
•Une expertise reconnue en mesure de température
•Des produits conformes aux normes internationales
•Un accompagnement technique personnalisé
•Des solutions adaptées aux environnements industriels exigeants
Conclusion
Le respect des normes de couleur des fils, notamment pour les thermocouples, est indispensable pour assurer la fiabilité des mesures, la sécurité des installations et la conformité industrielle.
