Dans l’industrie, la mesure précise de la température est souvent un enjeu critique, d’autant plus lorsque l’on opère à des températures qui défient l’imagination. Si le « doigt de gant » protège les sondes classiques dans des environnements exigeants, le puits pyrométrique entre en scène là où la chaleur devient vraiment extrême, bien au-delà des capacités des capteurs conventionnels et des doigts de gant standards.
Cet article explore ce qu’est un puits pyrométrique, pourquoi il est indispensable dans certains secteurs, et comment il diffère des solutions de protection plus communes.
Qu’est-ce qu’un puits pyrométrique ?
Un puits pyrométrique est un tube de protection spécifique, conçu pour isoler et protéger un capteur de température à haute température, tel qu’un thermocouple ou un pyromètre à résistance (RTD) , dans des environnements où les températures peuvent atteindre des pics (généralement au-delà de 800 °C et jusqu’à plus de 1800 °C).
Alors qu’un doigt de gant est souvent associé à des applications de process standards, le puits pyrométrique est l’interface ultime pour les mesures de température dans des fours industriels, des incinérateurs, des réacteurs haute température, ou tout autre procédé impliquant des métaux en fusion, des gaz de combustion brûlants ou des matériaux à très haute énergie.
Différences clés avec un doigt de gant standard :
Bien que le principe de protection soit similaire, les exigences pour un puits pyrométrique sont bien plus élevées :
- Matériaux : Alors qu’un doigt de gant utilise majoritairement des aciers inoxydables ou des superalliages métalliques, les puits pyrométriques recourent souvent à des matériaux céramiques (alumine, mullite, carbure de silicium), à des carbures métalliques ou à des métaux réfractaires (platine, rhodium) pour supporter des chaleurs extrêmes sans fondre, se déformer ou réagir chimiquement.
- Conception : La conception tient compte de la dilatation thermique extrême et de la fragilité potentielle des matériaux céramiques. La protection contre le choc thermique est une considération majeure.
- Application : Le doigt de gant est pour les tuyauteries et réservoirs de process ; le puits pyrométrique est pour les fours, chambres de combustion et environnements de fusion.
Pourquoi est-il indispensable ? Le rôle critique du puits pyrométrique
Mesurer avec précision et fiabilité des températures extrêmes est vital pour :
- Contrôle de processus : Assurer la qualité du produit dans la fabrication du verre, de l’acier, des céramiques, ou lors de traitements thermiques. Une variation de température de quelques degrés peut rendre un lot entier inutilisable.
- Efficacité énergétique : Optimiser la consommation de combustible dans les fours et chaudières en maintenant les températures au niveau requis sans surchauffe.
- Sécurité : Prévenir les points chauds dangereux, surveiller les températures critiques qui pourraient endommager l’équipement ou créer des risques d’incendie/explosion.
- Durée de vie de l’équipement : Protéger non seulement le capteur, mais aussi les composants du four ou du réacteur contre les surchauffes localisées.
Sans puits pyrométrique adapté, aucun capteur ne pourrait survivre durablement et fournir des mesures fiables dans ces conditions extrêmes.
Matériaux de puits pyrométriques : l’Art de la résistance thermique
Le choix du matériau est l’aspect le plus déterminant pour un puits pyrométrique. Il dépendra de la température maximale, de la nature de l’atmosphère (oxydante, réductrice, corrosive) et de la présence de chocs thermiques.
- Céramiques :
- Alumine (Al2O3) : Très bonne résistance à l’oxydation et aux températures élevées (jusqu’à 1700 °C). Couramment utilisée.
- Mullite : Un mélange d’alumine et de silice, offrant une bonne résistance aux chocs thermiques et aux températures jusqu’à 1600 °C.
- Carbure de Silicium (SiC) : Exceptionnelle résistance à l’abrasion, à la corrosion et aux chocs thermiques. Utilisé dans des environnements très rudes, souvent avec des scories ou particules en suspension, jusqu’à 1650 °C.
- Zircone (ZrO2) : Stabilité thermique élevée et bonne résistance aux températures très élevées, parfois utilisée dans des applications jusqu’à 2200 °C.
- Métaux Réfractaires et Superalliages Spéciaux :
- Platine et Alliages de Platine-Rhodium : Utilisés pour des applications extrêmement précises et stables à très haute température (jusqu’à 1800 °C) et dans des environnements de laboratoire ou très spécifiques. Très coûteux.
- Alliages de Molybdène ou Tungstène : Pour des applications sous vide ou atmosphère inerte à très haute température, car ils s’oxydent rapidement en présence d’air.
Conception et Installation : Précautions Essentielles
La conception d’un puits pyrométrique doit prendre en compte :
- La longueur d’immersion : Cruciale pour que le capteur mesure la température réelle du processus, et non celle des parois du four.

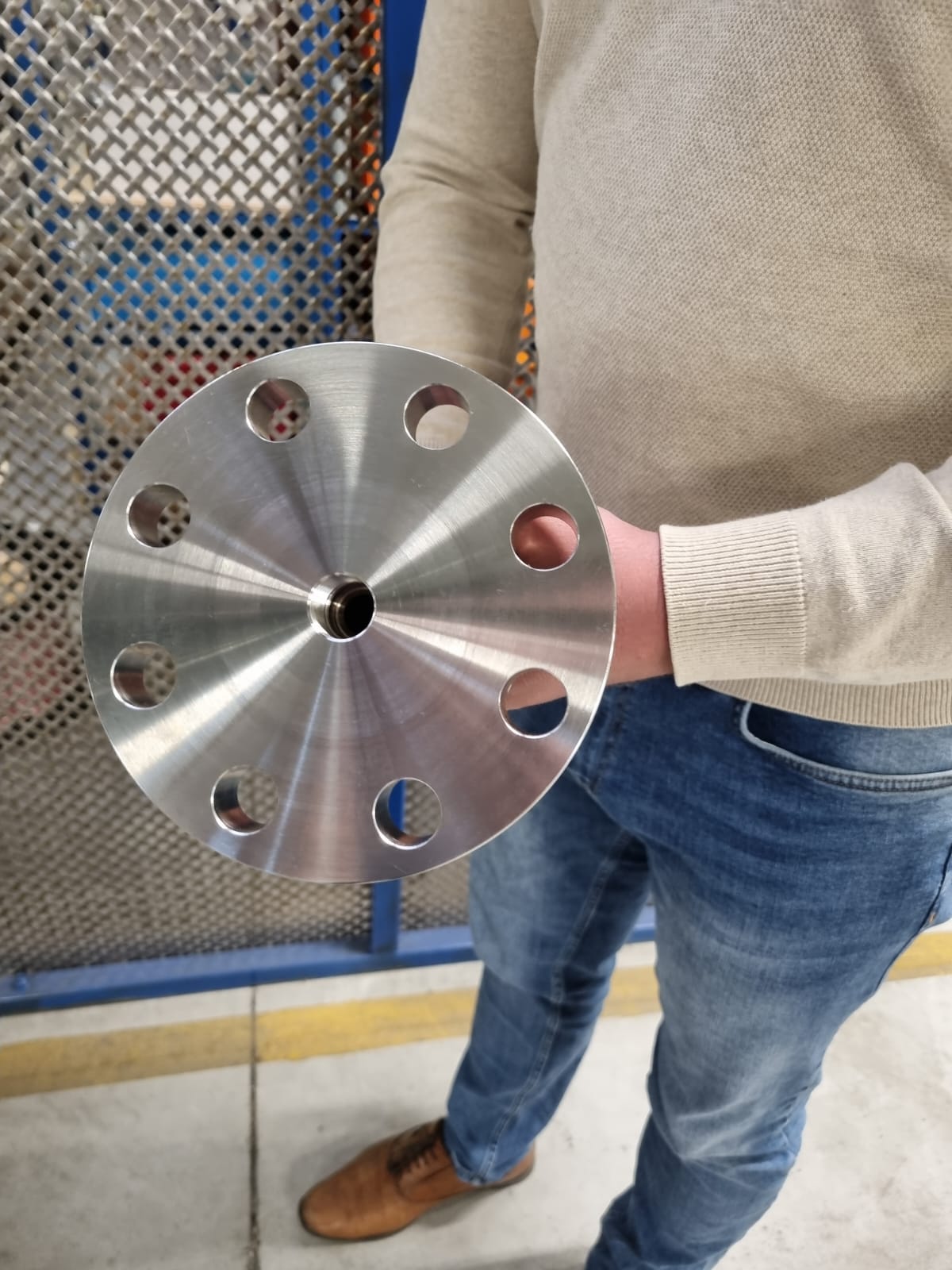

- La fixation : Doit résister aux dilatations et contractions sans provoquer de fissure ou de défaillance. Les montages à brides ou les supports spécifiques sont courants.
- La protection contre le choc thermique : Des conceptions spécifiques peuvent inclure des tubes secondaires ou des matériaux composites pour minimiser le risque de rupture dû à des changements rapides de température.
- L’étanchéité : Assurer que les gaz de process ne s’échappent pas, tout en permettant le remplacement aisé du capteur.
Le puits pyrométrique est bien plus qu’un simple tube de protection. C’est une pièce d’ingénierie sophistiquée, essentielle à la fiabilité et à la sécurité des procédés industriels les plus exigeants en termes de température. Sa sélection rigoureuse, basée sur une compréhension approfondie des matériaux et des contraintes d’application, est la clé pour maîtriser la chaleur et garantir la performance de vos installations.
