Les capteurs RTD représentent ils la solution idéale pour vos mesures de température industrielles? Ces dispositifs essentiels garantissent une précision remarquable dans des environnements où la fiabilité des données thermiques est cruciale.
La mesure précise de la température constitue, en effet, un élément fondamental dans de nombreux processus industriels. Les capteurs de température de type résistif, notamment les RTD (Resistance Temperature Detector), offrent des avantages considérables par rapport à d’autres technologies. Leur principe de fonctionnement, basé sur la variation de résistance électrique en fonction de la température, assure des mesures stables et reproductibles. Cependant, choisir le bon capteur RTD nécessite une compréhension approfondie de leurs caractéristiques techniques.
Ce guide pratique vous dévoile tous les aspects essentiels des capteurs RTD : leur fonctionnement, les différents types disponibles, leurs méthodes de construction, les configurations de câblage et les normes qui régissent leur utilisation. Que vous soyez ingénieur, technicien ou simplement curieux d’approfondir vos connaissances, vous découvrirez pourquoi ces capteurs sont devenus incontournables dans l’industrie moderne.
Comprendre le principe de fonctionnement d’un capteur RTD

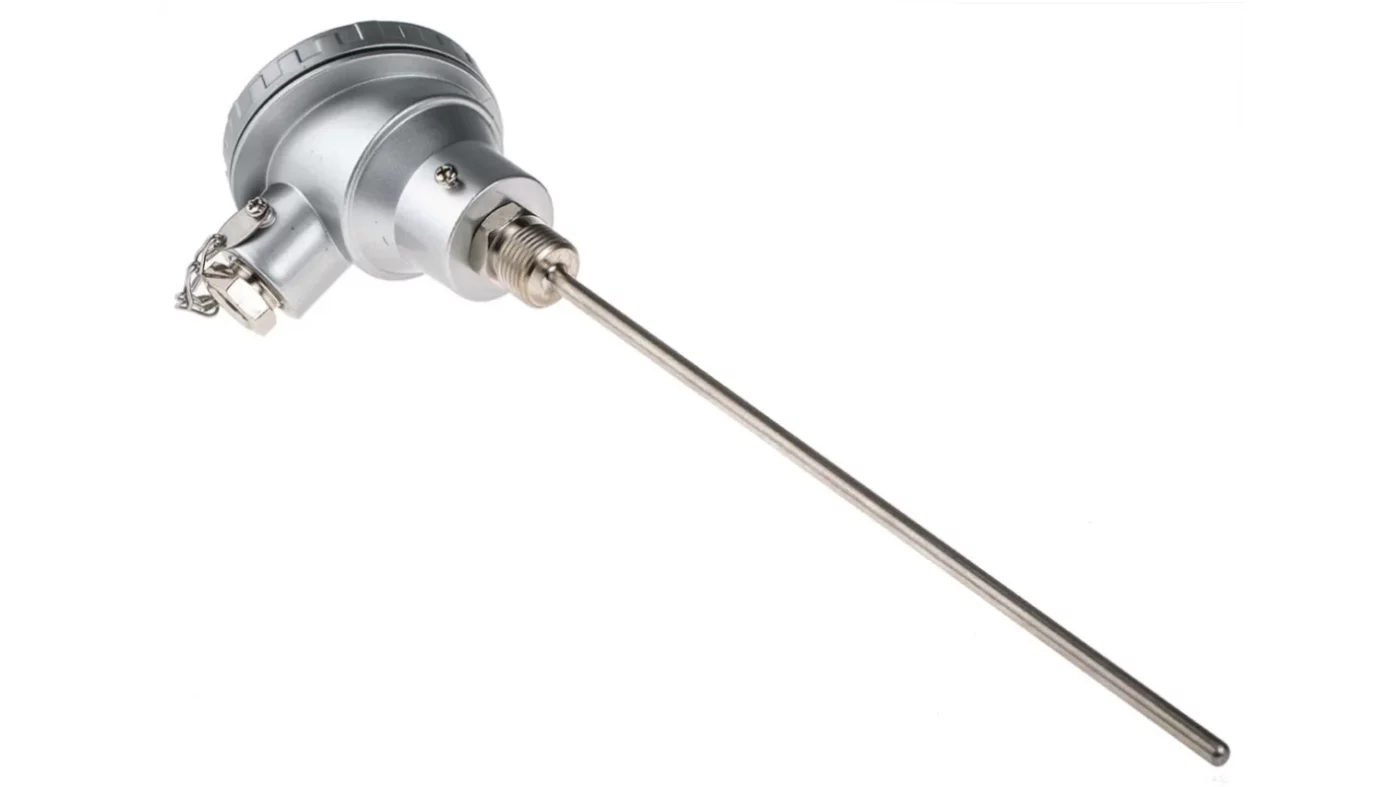

Qu’est-ce qu’un capteur RTD ? Le fonctionnement des capteurs RTD repose sur un principe physique simple mais puissant. Contrairement à d’autres technologies de mesure thermique, ces dispositifs offrent une approche unique pour déterminer la température avec précision dans les environnements industriels.
Variation de la résistance avec la température
Le principe fondamental d’un capteur RTD (Resistance Temperature Detector) réside dans la propriété qu’ont certains matériaux conducteurs de modifier leur résistance électrique en fonction de la température. Cette relation est généralement presque linéaire, ce qui facilite les calculs et l’étalonnage des instruments.
Pour la plupart des métaux purs, la résistance augmente lorsque la température s’élève. Cette propriété s’explique par l’agitation thermique des atomes qui entrave le déplacement des électrons dans le réseau cristallin. Ainsi, plus la température est élevée, plus les vibrations atomiques s’intensifient, ce qui augmente la résistance au passage du courant.
La formule simplifiée qui décrit cette relation est:
R(t) = R₀ × (1 + α × t)
Où:
- R(t) représente la résistance à la température t
- R₀ est la résistance à 0°C
- α est le coefficient de température du matériau
- t est la température en degrés Celsius
Cette équation permet de calculer avec précision la température en mesurant simplement la résistance électrique du capteur.
Pourquoi le platine est le matériau de référence
Le platine s’est imposé comme le matériau de prédilection pour les RTD de haute qualité, notamment dans les applications industrielles exigeantes. Ce choix n’est pas arbitraire mais découle de plusieurs caractéristiques exceptionnelles:
- Stabilité chimique remarquable: Le platine résiste à l’oxydation et à la corrosion, même à des températures élevées. Cette propriété garantit une durée de vie prolongée du capteur dans des environnements hostiles.
- Relation résistance-température quasi-linéaire: Le platine présente une courbe de réponse presque parfaitement linéaire sur une large plage de températures, ce qui simplifie considérablement l’étalonnage et les calculs.
- Reproductibilité excellente: Les capteurs en platine fabriqués selon les mêmes spécifications affichent des caractéristiques pratiquement identiques, facilitant leur interchangeabilité.
- Grande plage de mesure: Les RTD en platine fonctionnent efficacement de -200°C à +850°C, couvrant ainsi la majorité des besoins industriels.
Par ailleurs, le platine 100 ohms (Pt100) est devenu une référence industrielle, offrant un équilibre optimal entre sensibilité et résistance aux interférences électriques.
Différence entre RTD et thermocouple
Les RTD et les thermocouples représentent deux approches distinctes pour mesurer la température, chacune avec ses avantages spécifiques:
| Caractéristique | RTD | Thermocouple |
|---|---|---|
| Principe physique | Variation de résistance électrique | Effet Seebeck (tension générée) |
| Précision | Excellente (±0,1°C possible) | Bonne (±1°C typique) |
| Stabilité à long terme | Supérieure | Moyenne (dérive possible) |
| Plage de température | -200°C à +850°C | -270°C à +2300°C |
| Temps de réponse | Modéré à lent | Rapide |
| Coût | Plus élevé | Généralement moindre |
| Résistance aux chocs | Moyenne (élément fragile) | Excellente |
En effet, alors que les RTD mesurent directement une résistance qui varie avec la température, les thermocouples produisent une tension lorsque deux métaux différents sont soumis à une différence de température. Cette distinction fondamentale explique pourquoi les RTD offrent une meilleure précision et stabilité, tandis que les thermocouples excellent dans les environnements extrêmes ou nécessitant une réponse rapide.
De plus, les RTD nécessitent une source d’alimentation externe pour fonctionner, contrairement aux thermocouples qui génèrent leur propre signal électrique. Cependant, cette alimentation externe permet d’obtenir un signal plus fort et plus facile à traiter dans les systèmes de contrôle industriels.
Comparaison des principaux types de capteurs RTD
Trois matériaux dominent le marché des capteurs RTD, chacun offrant un équilibre distinct entre performance, coût et durabilité. Le choix entre ces options dépend largement des exigences spécifiques de l’application industrielle envisagée.
RTD en platine : stabilité et précision
Les capteurs RTD en platine représentent le sommet de la technologie de mesure résistive de température. Leur réputation d’excellence repose sur plusieurs caractéristiques fondamentales qui en font la référence incontestée dans l’industrie.
Le platine offre une stabilité exceptionnelle dans le temps, garantissant des mesures cohérentes sur de longues périodes d’utilisation. Cette stabilité provient notamment de sa résistance remarquable à la corrosion et aux réactions chimiques, même à des températures élevées. Par ailleurs, les capteurs en platine maintiennent leur précision avec une dérive limitée, certains modèles présentant des dérives aussi faibles que 0,003°C par an.
La plage de température opérationnelle des RTD en platine s’étend généralement de -200°C à +850°C, couvrant ainsi la majorité des besoins industriels. Cette polyvalence explique en grande partie leur omniprésence dans les applications critiques.
Leur précision est également définie par des normes internationales strictes. Selon la norme CEI 60751 (CEI 60751), les RTD en platine sont classés en différentes catégories de tolérance :
- Classe AA : ±(0,1 + 0,0017×|T|)°C
- Classe A : ±(0,15 + 0,002×|T|)°C
- Classe B : ±(0,3 + 0,005×|T|)°C
- Classe C : ±(1,2 + 0,005×|T|)°C
Le type le plus courant, le Pt100 (100 ohms à 0°C), est devenu un standard industriel grâce à son équilibre optimal entre sensibilité et performance.
RTD en nickel : sensibilité et coût
Les capteurs RTD en nickel constituent une alternative intéressante lorsque le budget est une préoccupation majeure. En effet, leur coût inférieur à celui des versions en platine les rend attractifs pour de nombreuses applications moins exigeantes.
Un avantage notable des RTD en nickel réside dans leur coefficient de température plus élevé (environ 0,00672 Ω/Ω/°C) comparé à celui du platine (0,00385 Ω/Ω/°C). Cette caractéristique leur confère une sensibilité accrue, facilitant ainsi la détection de petites variations de température et minimisant les erreurs dues à la résistance des fils de connexion.
Cependant, ces avantages s’accompagnent de limitations significatives. Leur plage de température est restreinte, généralement entre -80°C et +260°C. De plus, les RTD en nickel présentent une courbe résistance-température non linéaire, particulièrement au-delà de 300°C, nécessitant des corrections d’erreur dans les applications de précision.
Un autre inconvénient majeur concerne leur vieillissement accéléré. Contrairement au platine, le nickel perd progressivement sa précision au fil du temps, notamment lors d’utilisations à des températures élevées, ce qui peut compromettre la fiabilité des mesures sur le long terme.
RTD en cuivre : linéarité et compatibilité électromagnétique
Les capteurs RTD en cuivre se distinguent principalement par leur excellente linéarité dans la relation résistance-température. Cette caractéristique unique simplifie considérablement l’étalonnage et permet des mesures précises sur des plages de température étroites sans nécessiter de corrections mathématiques complexes.
Le cuivre possède également un avantage spécifique pour certaines applications industrielles : son expansion thermique et son hystérésis électromagnétique correspondent exactement à celles des bobinages en cuivre utilisés dans les moteurs électriques et les générateurs. Par conséquent, les RTD en cuivre sont particulièrement adaptés à la surveillance de la température des enroulements dans ces équipements.
Néanmoins, ces capteurs présentent certaines limitations importantes. Leur plage de température d’utilisation est restreinte, généralement entre -200°C et +260°C, mais en pratique souvent limitée à 150°C en raison de problèmes d’oxydation qui surviennent à des températures plus élevées, sauf dans des atmosphères non oxydantes.
En matière de coût, les RTD en cuivre représentent l’option la plus économique des trois matériaux, ce qui peut être déterminant pour des applications à grande échelle où la précision extrême n’est pas critique.
Le tableau comparatif ci-dessous résume les principales caractéristiques des trois types de capteurs RTD :
| Caractéristique | RTD Platine | RTD Nickel | RTD Cuivre |
|---|---|---|---|
| Plage de température | -200°C à +850°C | -80°C à +260°C | -200°C à +260°C |
| Coefficient de température | 0,00385 Ω/Ω/°C | 0,00672 Ω/Ω/°C | Moyen |
| Linéarité | Excellente | Faible au-dessus de 300°C | Supérieure |
| Stabilité à long terme | Excellente | Moyenne | Bonne |
| Résistance à la corrosion | Excellente | Bonne | Faible (oxydation) |
| Coût relatif | Élevé | Moyen | Faible |
| Applications typiques | Industrie de précision | Applications générales | Moteurs électriques |
Méthodes de construction des éléments RTD
La conception physique des capteurs haute température de type RTD influence directement leurs performances et leurs applications. Trois méthodes principales de fabrication coexistent aujourd’hui, chacune offrant un équilibre différent entre précision, robustesse et coût.
RTD à fil enroulé : précision maximale
Dans cette construction traditionnelle, un fil fin de platine (généralement 99,99% pur) est soigneusement enroulé autour d’un noyau de céramique ou de verre. Des fils conducteurs sont ensuite fixés aux extrémités du fil résistif, et l’ensemble est protégé par un revêtement en verre ou en céramique.
Ce type de RTD offre une précision exceptionnelle et une stabilité à long terme remarquable. Leur plage de température étendue (-200°C à 850°C) en fait des instruments privilégiés pour les mesures de haute précision. Néanmoins, ces capteurs présentent certaines limitations : ils sont relativement coûteux à fabriquer, plus sensibles aux vibrations et affichent un temps de réponse plus lent en raison de leur masse thermique importante.
Les RTD à fil enroulé demeurent la référence dans les laboratoires d’étalonnage et les applications industrielles exigeant une précision maximale.
RTD à élément spiralé : compromis entre robustesse et précision
Cette variante ingénieuse consiste à enrouler le fil résistif en petites bobines qui s’insèrent librement dans une structure céramique, puis à remplir l’espace de poudre non conductrice. Cette conception permet au fil de se dilater et de se contracter librement avec les variations de température, minimisant ainsi les erreurs dues aux contraintes mécaniques.
La poudre isolante améliore par ailleurs le transfert thermique vers les bobines, réduisant ainsi le temps de réponse. Ces RTD sont généralement protégés par une gaine métallique pour former des sondes industrielles robustes.
Cette construction représente un excellent compromis entre précision et résistance aux vibrations, ce qui explique sa popularité dans les environnements industriels exigeants.
RTD à couche mince : production en série et temps de réponse rapide
La technique la plus récente consiste à déposer une fine couche de platine sur un substrat céramique, puis à créer un circuit résistif par gravure laser ou chimique. Une fine couche protectrice de verre est ensuite appliquée sur l’ensemble.
Ces capteurs présentent plusieurs avantages déterminants : compacité, temps de réponse extrêmement rapide (constante de temps d’environ 1,0 ms), excellente résistance aux chocs et aux vibrations, et coût de fabrication réduit grâce à la production de masse. Leur plage de température opérationnelle est toutefois plus limitée, généralement entre -70°C et +500°C.
Les RTD à couche mince sont devenus dominants dans de nombreuses applications industrielles modernes où le rapport coût/performance prime sur la précision absolue et la stabilité à long terme.
Bien que légèrement moins stables que leurs homologues à fil enroulé, leur faible encombrement et leur rapidité de réaction en font les capteurs de choix pour les équipements compacts nécessitant une mesure rapide des changements de température.
Configurations de câblage et impact sur la précision
Le choix du type de câblage d’un capteur RTD joue un rôle crucial dans la précision des mesures de température. En effet, la résistance des fils conducteurs peut introduire des erreurs significatives qui varient selon la configuration adoptée.
Configuration à 2 fils : simplicité mais erreurs potentielles
La configuration à 2 fils représente l’approche la plus simple et économique pour connecter un capteur RTD. Dans ce montage, deux conducteurs relient directement l’élément sensible à l’instrument de mesure. Cependant, cette simplicité s’accompagne d’un inconvénient majeur : la résistance des fils de connexion s’ajoute à celle du capteur RTD, faussant ainsi la mesure.
Pour illustrer ce problème, considérons un exemple concret : un câble de 25 pieds en cuivre de calibre 24 AWG possède une résistance équivalente de 0,026 Ω/pied × 2 × 25 pieds, soit 1,3 Ω. Cette résistance supplémentaire génère une erreur d’environ 3,38°C. Cette erreur augmente proportionnellement avec la longueur des câbles.
Les RTD à 2 fils conviennent principalement aux applications où :
- Les distances de câblage sont courtes
- La précision extrême n’est pas requise
- Le budget est limité
Configuration à 3 fils : compensation de la résistance des fils
La configuration à 3 fils est devenue le standard industriel grâce à son équilibre entre coût et précision. Elle utilise un conducteur connecté à une extrémité du RTD et deux conducteurs à l’autre extrémité. Cette asymétrie permet de mesurer et compenser la résistance des fils.
Le principe de fonctionnement repose sur l’hypothèse que les trois fils possèdent une résistance identique. L’instrument de mesure effectue deux lectures : une première incluant la résistance du RTD plus celle d’un fil, et une seconde mesurant uniquement la résistance d’un fil. Par soustraction, on obtient la valeur réelle du RTD.
Avec des fils de même longueur et composition, les résistances sont généralement appariées à moins de 5% près, offrant ainsi une compensation efficace pour la plupart des applications industrielles.
Configuration à 4 fils : précision maximale pour les laboratoires
La configuration à 4 fils représente l’optimum en matière de précision. Elle élimine complètement l’influence de la résistance des fils sur la mesure, contrairement aux configurations à 2 et 3 fils.
Son fonctionnement repose sur le principe de la mesure de Kelvin : deux fils transportent le courant d’excitation tandis que les deux autres mesurent uniquement la tension aux bornes du RTD. Comme le circuit de mesure de tension consomme un courant négligeable, la chute de tension dans ces fils est pratiquement nulle, permettant une lecture précise de la résistance réelle du capteur.
Cette configuration est particulièrement recommandée pour :
- Les applications de laboratoire exigeant une précision absolue
- Les processus industriels critiques comme dans l’aérospatiale ou l’industrie pharmaceutique
- Les systèmes d’étalonnage de haute précision
- Les capteurs RTD à faible résistance, où l’impact relatif des fils est plus important
Cette précision supérieure s’accompagne néanmoins d’un coût plus élevé et d’une complexité accrue d’installation.
Normes, tolérances et équations de conversion
Pour garantir des mesures fiables et comparables, les capteurs RTD sont soumis à des normes internationales rigoureuses qui définissent leurs caractéristiques et performances.
Norme CEI 60751 et classes AA, A, B, C
La norme CEI 60751 (également connue comme IEC 60751) constitue la référence mondiale pour les capteurs RTD en platine. Cette norme spécifie une résistance électrique de 100,00 Ω à 0°C et un coefficient de température de résistance (alpha) de 0,00385 Ω/Ω/°C entre 0 et 100°C.
Quatre classes de tolérance sont définies par cette norme:
- Classe AA: ±(0,1 + 0,0017×|t|)°C
- Classe A: ±(0,15 + 0,002×|t|)°C
- Classe B: ±(0,3 + 0,005×|t|)°C
- Classe C: ±(0,6 + 0,01×|t|)°C
À 0°C, un capteur Classe B présente ainsi une précision de ±0,3°C, ce qui reste nettement supérieur aux ±2,2°C d’un thermocouple standard de type J ou K. Cependant, cette tolérance augmente avec la température, atteignant par exemple ±1,3°C à 200°C pour un capteur Classe B.
Équation de Callendar-Van Dusen pour Pt100
L’équation de Callendar-Van Dusen décrit avec précision la relation entre la résistance d’un RTD en platine et la température. Développée par Hugh Callendar et affinée par Van Dusen en 1925, cette équation se présente sous deux formes:
Pour T < 0°C: RRTD(T) = R0 × {1 + (A × T) + (B × T²) + [(C × T³) × (T – 100)]}
Pour T ≥ 0°C: RRTD(T) = R0 × [1 + (A × T) + (B × T²)]
Où R0 est la résistance à 0°C (100 Ω pour un Pt100). Pour les RTD Pt100 conformes à la norme CEI 60751, les coefficients sont:
- A = 3,9083 × 10⁻³
- B = -5,775 × 10⁻⁷
- C = -4,183 × 10⁻¹²
Calcul du rapport de résistance (R100 – R0) / R0
Le rapport de résistance exprime la pente moyenne de la variation résistance/température entre 0°C et 100°C. Il se calcule par la formule:
(R100 – R0) / R0
Pour un RTD Pt100 standard, ce rapport équivaut à (138,5 – 100) / 100 = 0,385 Ω/Ω/100°C, généralement exprimé comme alpha = 0,00385 Ω/Ω/°C.
Ce paramètre est fondamental pour caractériser les RTD. De plus, il permet de déterminer la température à partir d’une mesure de résistance. Par exemple, si un capteur de résistance nominale 25,51548 Ω à 0°C affiche 26,53035 Ω, le rapport RT/R0 vaut 1,03977467, correspondant à une température de +10°C.
La pureté et le type de métal utilisé influencent directement ce rapport, affectant ainsi la précision globale du capteur.
Choisir le capteur RTD adapté à vos besoins industriels
Les capteurs RTD représentent donc des outils essentiels pour la mesure précise de température dans l’environnement industriel. Leur fonctionnement basé sur la variation de résistance électrique offre une fiabilité exceptionnelle comparée à d’autres technologies de mesure thermique.
Le choix du matériau constitue certainement la première décision cruciale. Le platine domine le marché grâce à sa stabilité remarquable et sa précision supérieure, tandis que le nickel propose une alternative économique pour des applications moins exigeantes. Le cuivre, quant à lui, se distingue par son excellente linéarité, particulièrement adaptée aux moteurs électriques.
La méthode de construction influence également les performances du capteur. Les RTD à fil enroulé garantissent une précision maximale, alors que les modèles à élément spiralé offrent un bon compromis entre robustesse et exactitude. Les versions à couche mince, plus récentes, se démarquent par leur temps de réponse rapide et leur production industrielle facilitée.
Par ailleurs, la configuration du câblage détermine significativement la précision finale des mesures. Un montage à deux fils convient uniquement aux applications simples sur courtes distances. La configuration à trois fils, devenue standard industriel, compense efficacement la résistance des conducteurs. Le câblage à quatre fils élimine complètement cette source d’erreur, justifiant son utilisation dans les laboratoires d’étalonnage.
Les normes internationales comme la CEI 60751 assurent finalement la standardisation des capteurs RTD, facilitant leur sélection selon les exigences de précision spécifiques à chaque application. L’équation de Callendar-Van Dusen permet une conversion précise entre résistance mesurée et température réelle.
Le capteur RTD idéal résulte donc d’un équilibre judicieux entre plusieurs facteurs: précision requise, environnement d’utilisation, contraintes budgétaires et compatibilité avec les systèmes existants. Cette technologie éprouvée continue d’évoluer, notamment avec l’amélioration des méthodes de fabrication et l’intégration de l’électronique numérique.
La maîtrise des principes fondamentaux présentés dans ce guide vous permettra de sélectionner le capteur RTD parfaitement adapté à vos besoins industriels spécifiques, assurant ainsi des mesures thermiques fiables pour vos processus critiques.
