Les thermocouples
Le principe du thermocouple réside dans la génération d’une force électromotrice (f.e.m) provoquée par la jonction de 2 métaux de nature différente (jonction chaude) soumise à une température différente de 0°C, l’autre extrémité non jointe (jonction froide) étant à 0°C (valeur réelle ou compensée). Les thermocouples sont des solutions fiables et robustes avec un temps de réponse court pour prendre la température sur une large plage et peuvent être insérés dans des milieux à forte contraintes dimensionnelles. Enfin ces produits robustes offrent une bonne tenue aux régimes vibratoires.
Les thermocouples sont en conformité avec les classes de tolérances de la norme : EN 60584-2 – 07/1993
Nos thermocouples sont divisés en 3 familles principales :
1) Les thermocouples à isolant minéral

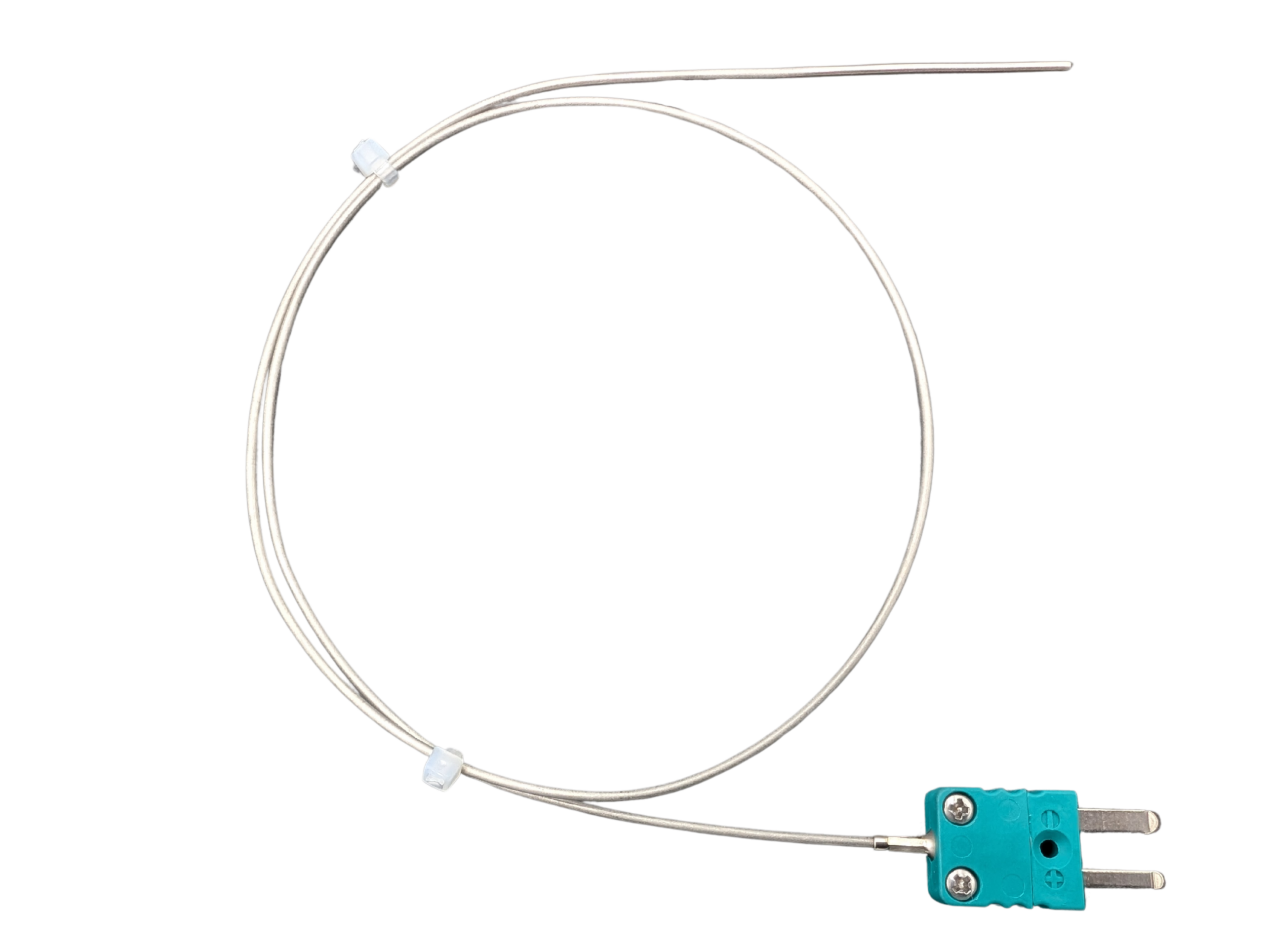

Beaucoup de thermocouples sont faits à partir d’un câble chemisé à isolant minéral. Plusieurs combinaisons de métaux peuvent être utilisées pour les conducteurs isolés par cette poudre minérale, le tout encapsulé dans une gaine métallique.
Cette technologie permet d’obtenir des produits robustes et peu intrusifs (petits diamètres) avec des propriétés uniques de mise en forme afin de s’adapter aux contraintes géométriques. Ces produits offrent une très bonne tenue vibratoire.
Les thermocouples chemisés peuvent avoir pour terminaison un connecteur, une tête ou être simplement reliés à un câble.
Avantages techniques
- Adaptabilité géométrique (cintrage)
- Faible encombrement (diamètre jusqu’à <0,5mm)
- Bonne tenue vibratoire
- Temps de réponse courts

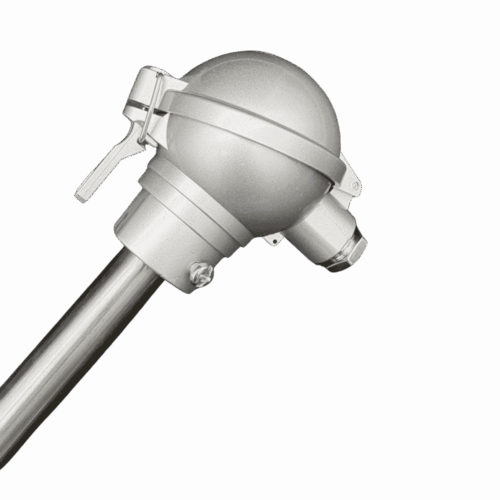

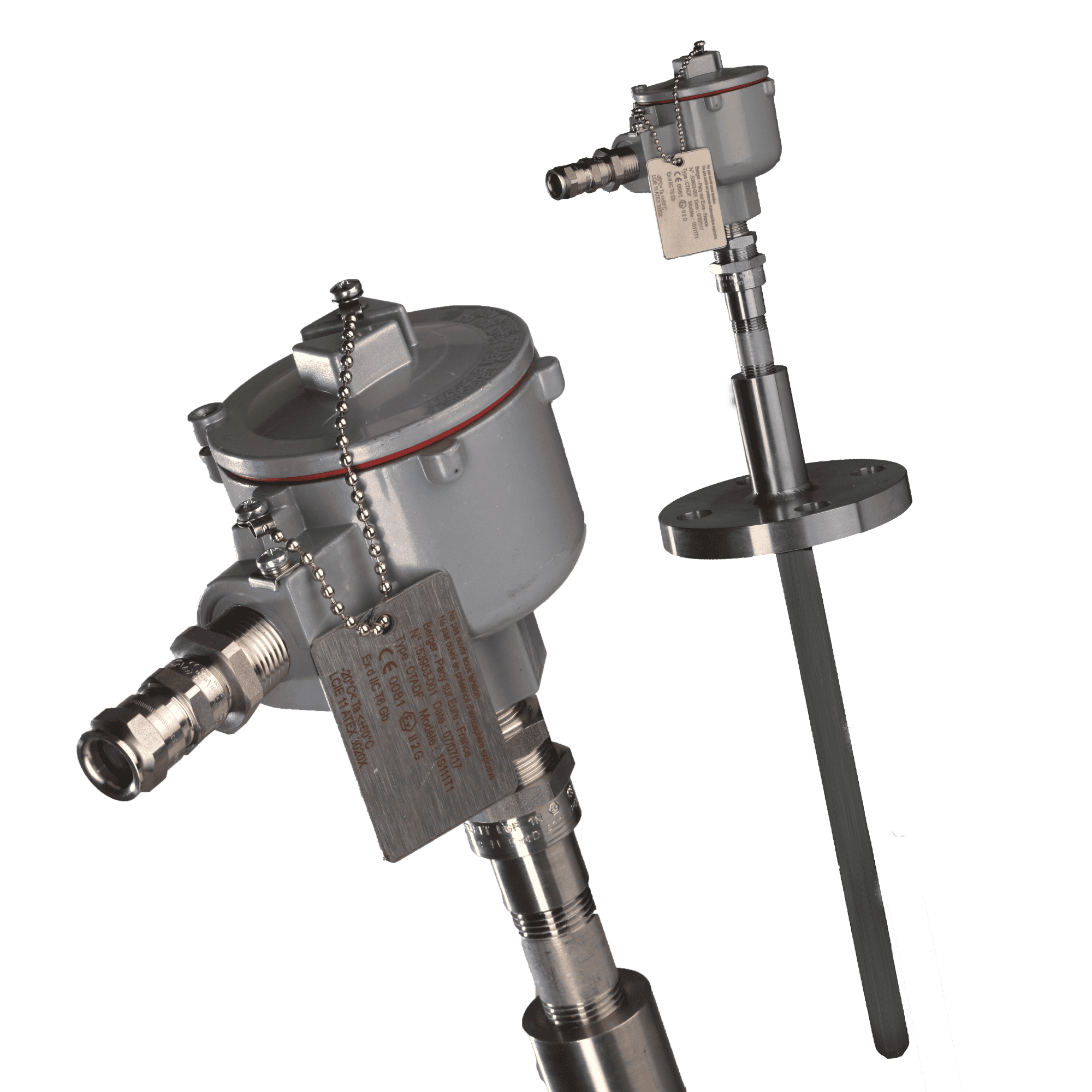

2) Les thermocouples à protecteurs métallique ou céramique
Souvent utilisés dans l’industrie de process ils répondent parfaitement à l’agressivité du milieu ou aux températures élevées.

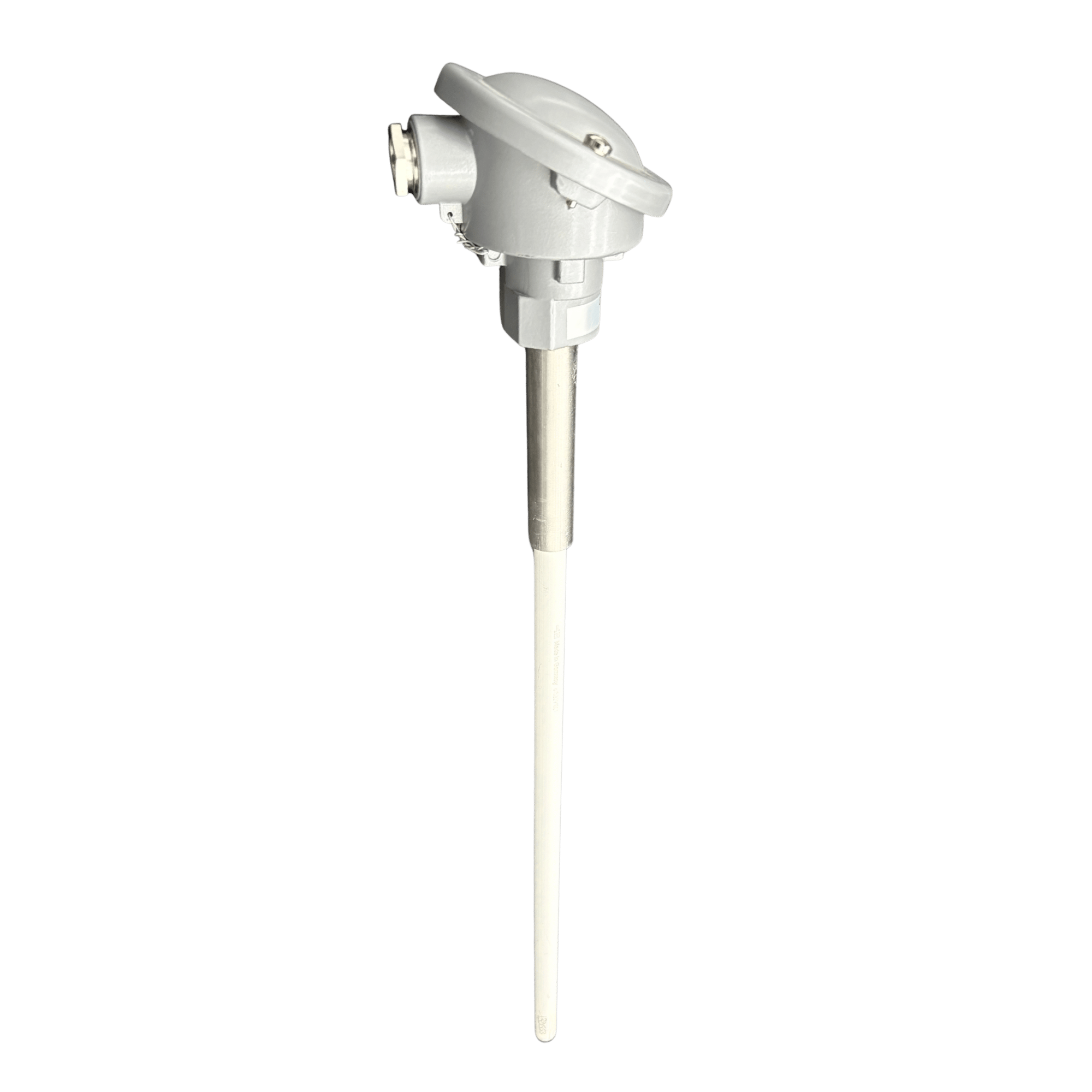

Le thermocouple va être encapsulé dans un protecteur (ou doigt de gant) qui va être soit un tube métallique, soit une tube céramique au dessus de 1100°C. Le protecteur est fixé sur une tête de raccordement.
Ce produits renforcé assure une bonne rigidité et une parfaite étanchéité.
Avantages techniques
- TC protégé de l’agressivité du milieu
- Tenue en très haute températures

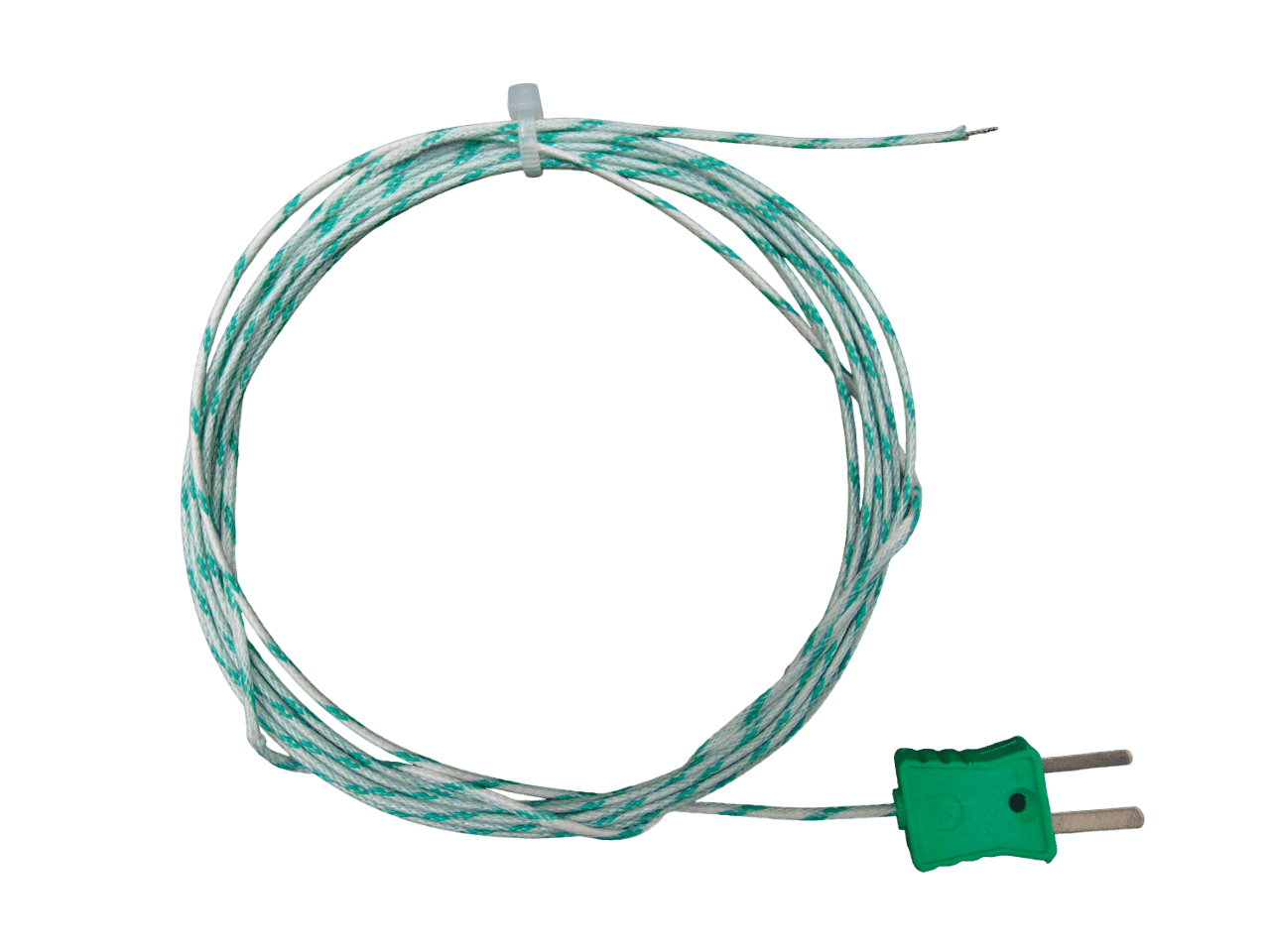

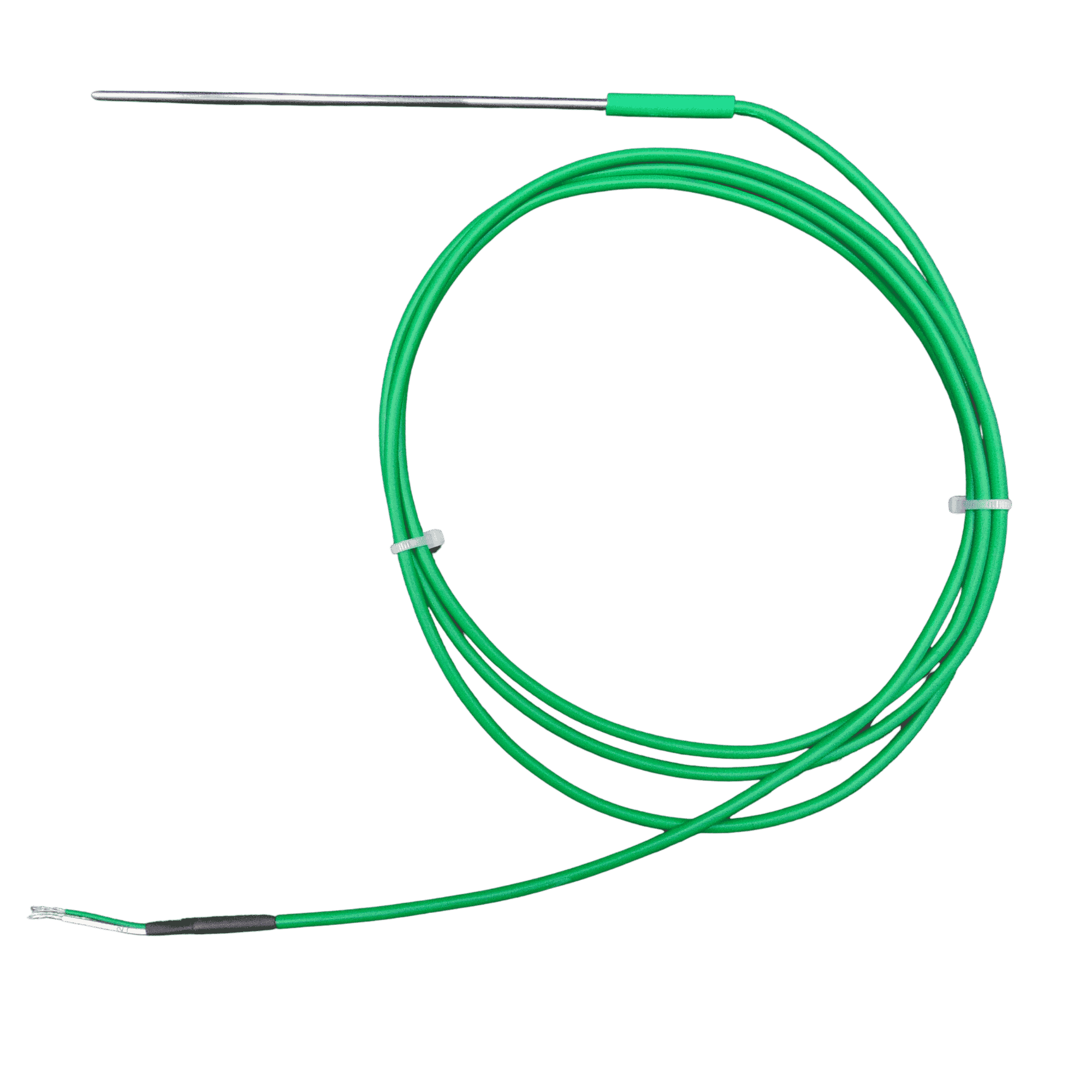

3) Les thermocouples à câble
La simplicité de son design, sans jonction, garantit une mise en œuvre simple et efficace à un faible coût.
Les températures d’utilisation sont limitées à la tenue en température du cable.
Ils peuvent être constitués d’un ou deux éléments de mesure en fonction des besoins : régulation, contrôle, enregistrement…. Différents systèmes de fixation sont possibles : fixes, démontables ou à ressort de compression pour assurer le contact avec le point de prise de température.
Le choix du câble se fait en fonction des températures à mesurer et d’ambiance, du niveau d’étanchéité requis ainsi que de la compatibilité à l’environnement de travail du capteur.
Avantages techniques
- Simplicité du design sans jonction
- Faible coût
